Paso 8: Conecte el cable
Es mejor identificar los cables con un multímetro, o algún tipo de probador de continuidad que no daña el chip de sensor.

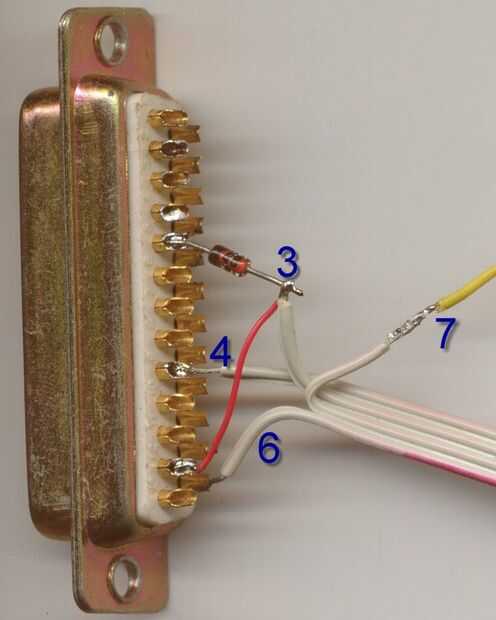

PIN 3 del sensor es el pin de entrada/salida de datos. Va al pin del conector 12 directamente y al pin 5 a través del diodo.
Pin 4 del sensor es la entrada de reloj. Va directamente al pin 9 del conector.
PIN 6 del sensor es de tierra. Conecta a la gran superficie de cobre en el tablero y al pin 25 del conector.
PIN 7 del sensor es la clavija de alimentación. Tiene que ser alimentado con + 5 voltios para el sensor trabajar. En la figura, este es el cable amarillo, correr de nuevo a un conector de disco duro. Si tienes el cable del ratón, ya sea USB o PS/2, la línea de cinco voltios estará presente en el final. Sólo identificar y conectar a él.
