Cama carro de fuego del pirata (2 / 8 paso)

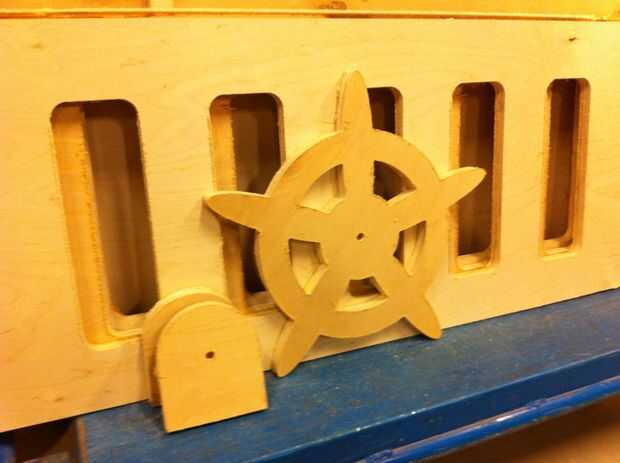

Paso 2: CNC cortar las piezas de madera contrachapada

Si no lo has hecho ya, usted necesitará tomar la clase de Shopbot CNC en Techshop. Configurar cada uno de los 4 archivos dxf adjunto para cada una de las (4) hojas de madera contrachapada de 3/4". Uso v-carve pro (disponible en todos los equipos en Techshop) para generar la gcode. He usado molinos de extremo de flauta 2 1/4" y 1/8" de Freud.  Pregunte al personal de Techshop en servicio acerca de las velocidades del husillo recomendada y se alimentan y hundir las tasas para las brocas. IMPORTANTE cuando se está configurando su archivo en vcarve pro, ajustar las capas en este orden para cada archivo: de los agujeros, en el interior, exterior. Si no está seguro acerca de cómo seleccionar las trayectorias de herramienta por capa en vcarve pro, pregunte al personal de Techshop.

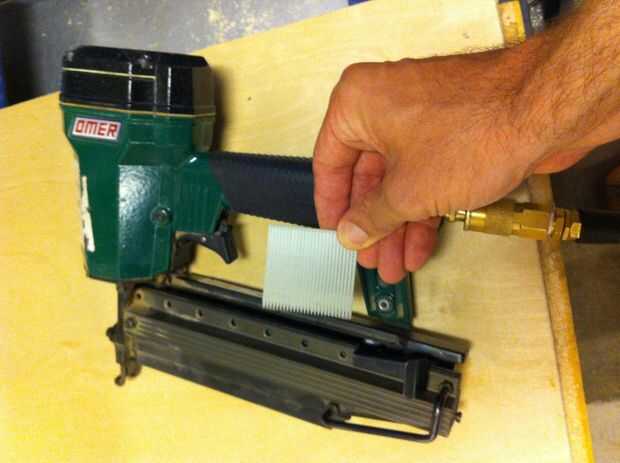

Utilice a la clavadora para fijar la madera a la cama de corte de la CNC. Las uñas de plástico (disponibles en la recepción del Techshop) no lastimarán sus fresas. Es muy importante poner un brad en cada esquina y unos pocos en el campo. Algunas de nuestras piezas toman más de una hoja y es trágico cuando su hoja se queda en la máquina, pero su pieza y vuela al suelo. Uñas de plástico arena abajo al ras con la superficie y hacerse casi invisibles en el material de acabado.

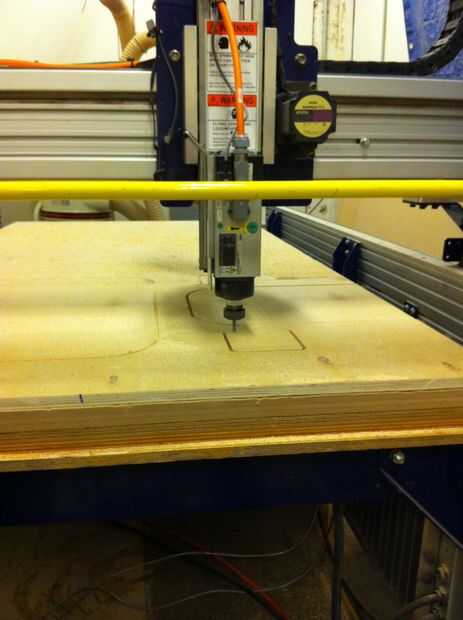

Corte los orificios con el 1/8" bit y corte el resto con el 1/4" bits. Los molinos de la CNC en Techshop no tienen cambiadores de herramienta por lo que tendrás que hacerlo manualmente (ugh). Esto significa, por cada hoja, ejecución 1 trabajo con los 'huecos', entonces cambiar la broca, volver a poner a cero el eje Z y luego ejecutar otro trabajo con todas las otras trayectorias de herramienta. Probablemente tardará por lo menos (2) sesiones de 4 horas en el ShopBot.

Alternativamente - y no hago esto pero habría sido más inteligente - podría ejecutar la capa de 'agujeros' en primer lugar con el 1/8" de bits y luego ejecutar todo el trabajo otra vez (incluyendo la capa de 'huecos') con el 1/4" bits. Sin embargo en la segunda carrera, establecer la profundidad de corte a solo 1/4" para los orificios. Le da buen orificios avellanados con ninguna perforación manual errores icky. Lo haría de esa manera si lo tuviera que hacer otra vez.
