Cámara carcasa submarina para cámara de video pequeña (3 / 7 paso)

Paso 3: Crear la plantilla para el anillo de acrílico y placa trasera

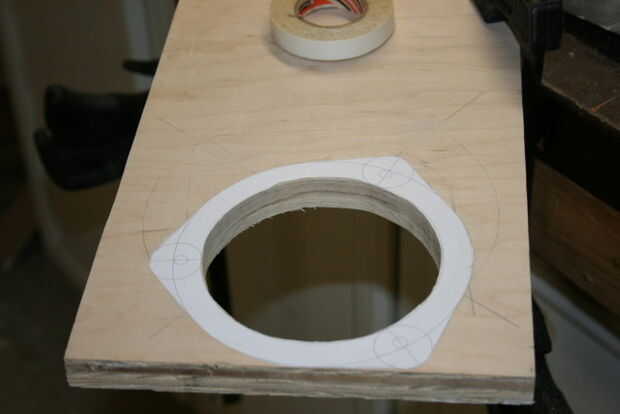

Necesita para el diseño de las placas. Construí una plantilla el ordenador, lo imprimí, y palillo doble pegado a un pedazo de madera contrachapada. Voy a intentar subir las plantillas. Usted puede simplemente dibujar un diseño sobre la madera contrachapada también.

La placa posterior y el anillo tienen el exacto mismo diseño exterior. El anillo tiene simplemente el orificio cortado en el centro de la tubería de PVC caber a través. Buld sin embargo muchos te gusta agujeros de perno.

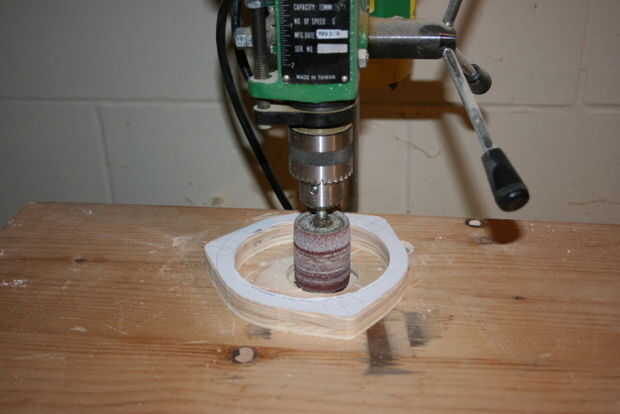

Utilice un taladro y Sierra caladora cortar la forma áspera. Use una lijadora de tambor para obtener derecho a la línea. Taladre los orificios de 1/4" en la plantilla. La plantilla es ahora finiished.
