Paso 1: Piezas y herramientas
El tamaño del tablero no es crítico pero debe usar algo lo suficientemente grande como para proporcionar estabilidad a la cámara sin ser incómodo. El material debe ser ligera, fuerte y resistente a la deformación y la hinchazón.
Algunas de las partes son probablemente regionales pero he incluido fotografías para que pueda encontrar sustitutos o simplemente entender la terminología local.
La cuestión sólo realmente crítica es que las tuercas placa campana y muebles juntos. Utilicé una marca llamada a "La garra de Slipstick Original" pero no tienes que usar los pies de los muebles que podrían utilizarse muchos otros componentes. Una posibilidad preventiva es perforar poco profundas sobre tamaño de los agujeros en las arandelas de junta y el pegamento sobre los orificios (ver diagrama), esto debería permitir todavía que el requiere una alineación precisa pero no he probado esta idea.
Utilizas los agujeros móviles, deben ser hechos de un material bien fuerte duro con un agujero afilado limpio tamaño conveniente que apoyará una tuerca de la bóveda. El agujero debe ser ~ 70% del diámetro de la tuerca de la bóveda. La cúpula debe ser apoyada por el borde del agujero (ver el diagrama de sección transversal).
La razón que no sólo orificios en el tablero es por lo que yo puedo mover los agujeros mientras que pegar para que queden perfectamente alineados con las tuercas placa 3 campana después de su posición de bloqueo en el soporte de"T". Esto es fundamental a no ser que los agujeros se colocan precisamente el Monte puede saltar entre 2 o 3 posiciones estables.
Lista de piezas

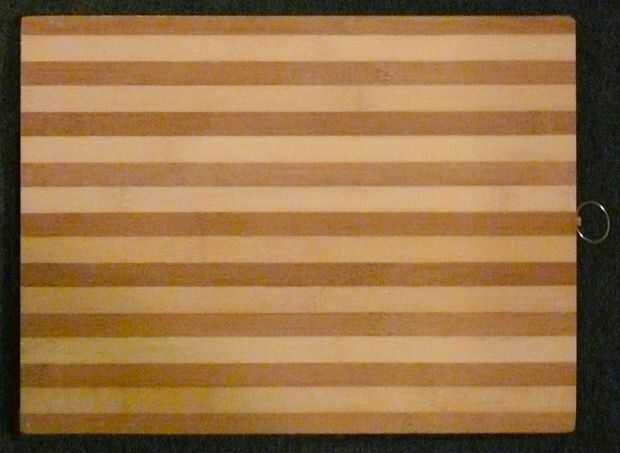

20 x 30 cm laminado tablero base de bambú (utilicé una tabla de picar)
Pintura en aerosol (no agua de bambú)
450mm de 1" Plaza (pared de 1.2 mm) tubo de aluminio (como los utilizados para estantería ligera).
1 x estantería T Joiner
3 x tapones de estantería
Rectángulo de aluminio para plataforma de cámara a cámara (véase discusión)
Libro enlace cinta o cinta de goma adhesiva fina

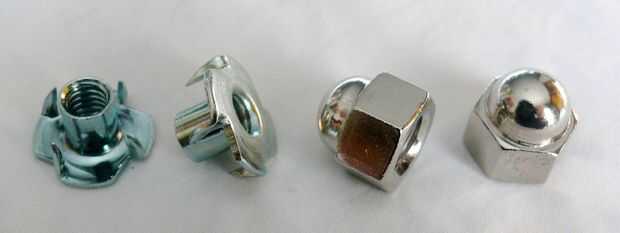

Tuerca de 1/4" T
Corto 1/4" perno, es muy probable que cortar para adaptarse.
1/4" 50mm largo tornillo de cabeza redonda
3 X 1/4" tuercas
1 o 2 1/4" arandelas de presión
2 X 1/4" arandelas
Tapa de la botella
3 X 3/8" tuercas cúpula (ver la discusión acerca de por qué 3/8")
3 X 3/8" 1.5" largos pernos
6 X 3/8" arandelas

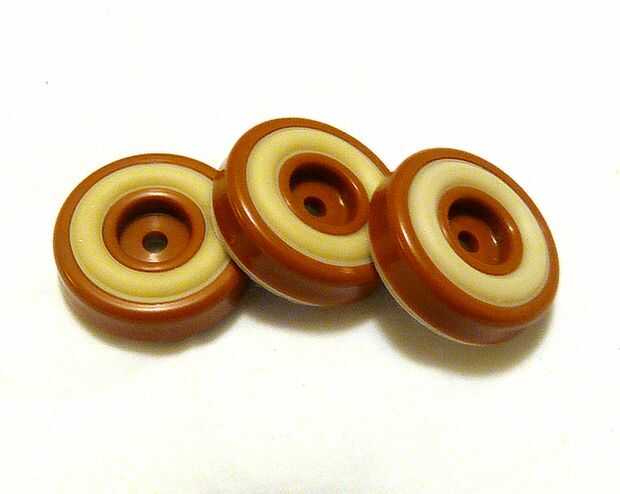

Pies de los muebles 3 x 32mm piso protectores (ver discusión)
2 x 3/16" 38mm largos tornillos avellanados
2 x 3/16" tuercas cúpula
2 x 3/16" arandelas
Locktite o similares hilo compuesto de fijación
Araldite adhesiva (no de 5 minutos)
Herramientas:
Papel de lija, Sierra, archivo, Plaza, destornillador, llave inglesa
Taladro y brocas para taladro, Dremel, lijadora Orbital
