Paso 2: esquemas

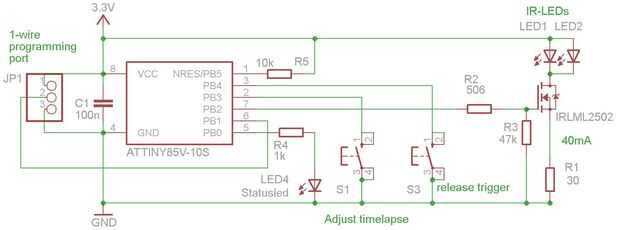

He comprobado la resistencia R1 que 30 ohmnios así que 40mA de flujos actuales a través de los LEDs. Dependiendo de su LED puede utilizar una resistencia más pequeña o más grande.

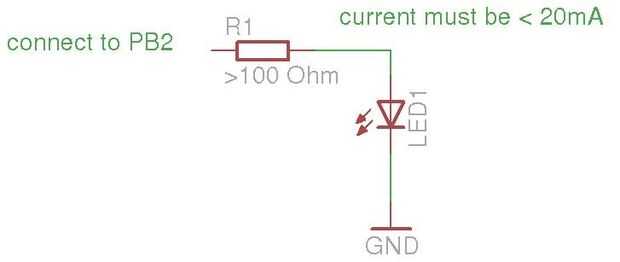

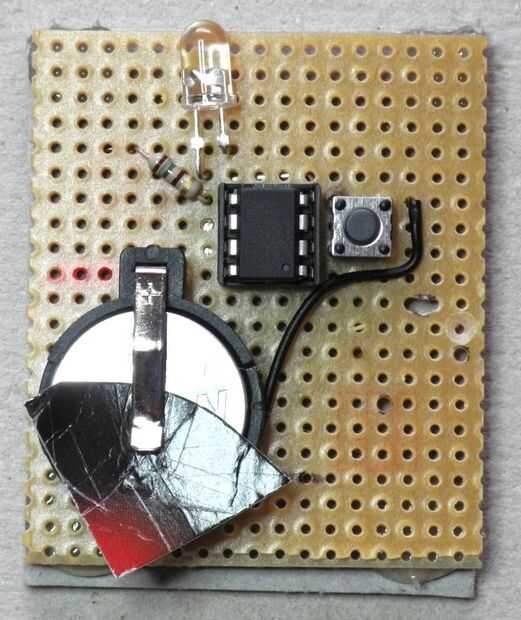

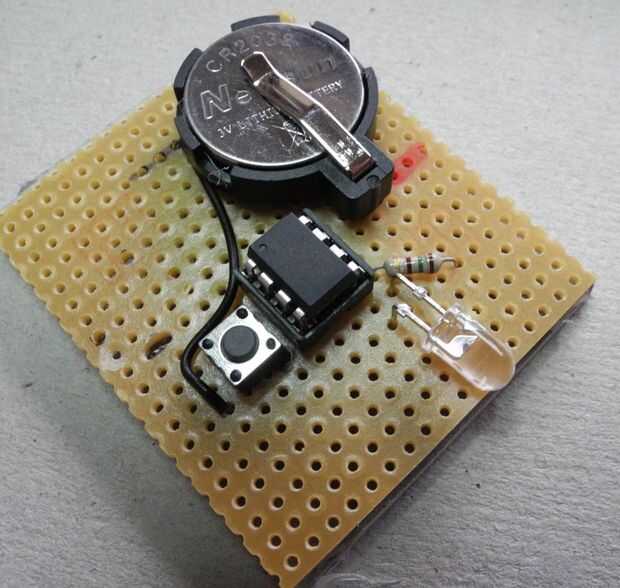

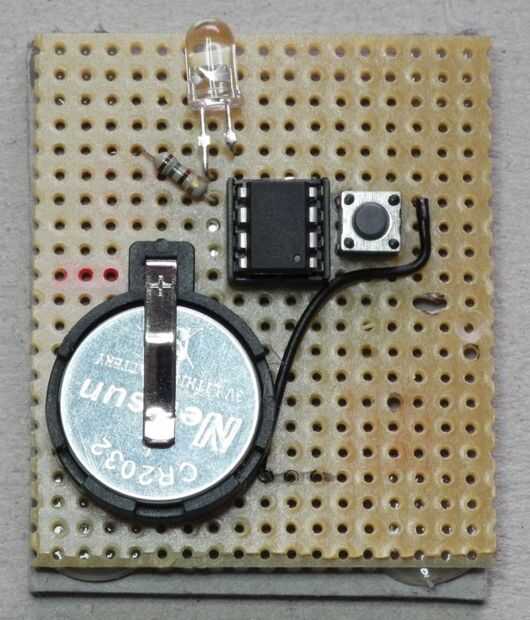

Si no tiene, o no quiere usar un IRLML2502 puede conectar los LEDs como en la segunda imagen que se muestra.
Entonces usted necesita comprobar la resistencia para limitar la corriente por debajo de 20 mA, ya que es el máximo de lo que el microcontrolador puede ofrecer. En este caso, R1, R2 y R3, LED 1 y 2 y el IRLML2502 son sustituidos por los esquemas de imagen segunda.
También R5 (10k) es opcional, mina trabaja bien sin, si el tuyo no: probar uno.
Si no desea programar el uC, entonces también puede omitir el puerto de programación. Tienes que programar el uC en el programador y luego enchufe aquí.
