Cámara de domo PTZ DIY (4 / 7 paso)

Paso 4: Modificar los cables

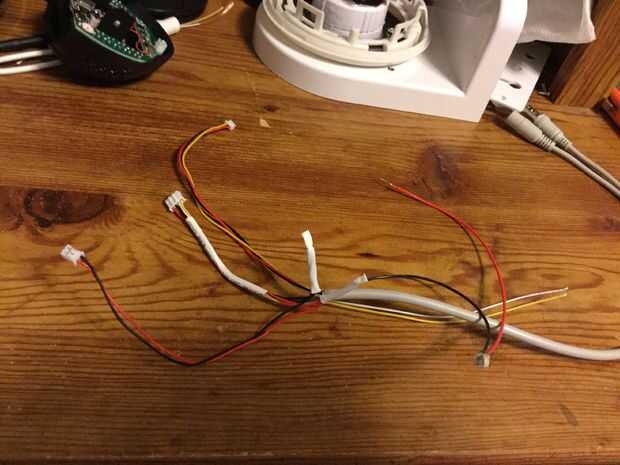

Ahora viene la parte complicada, el cable del soporte eléctrico tiene dos conectores de alimentación (una para poder ir en y hacia fuera a conectar la cámara) y rs485 para comunicación (controla el paneo), debemos cortar todos los cables en el cruce donde se unen los conectores en un cable (pic #1).

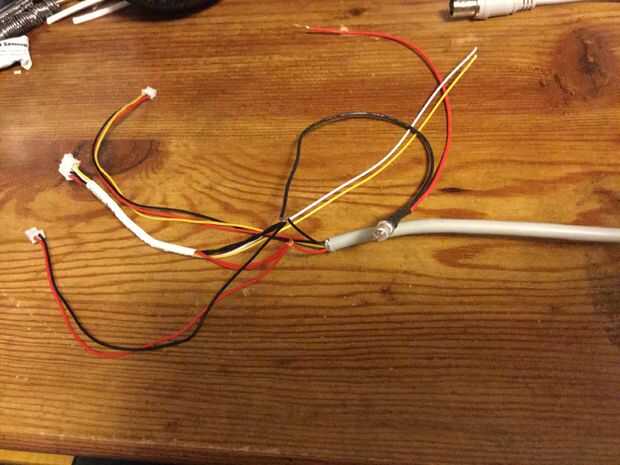

PIC #2 use un pedazo de calor tubo termoencogible para garantizar y proteger los cables y enchufe que se conecta a la placa lógica.

Desconecte el cable de la cámara y tendremos que cortar los cables de alimentación (negro y rojo) enchufe en la placa lógica de IR como lejos del enchufe como usted puede, esto debe salir lo suficientemente flojo como para permitir que la cámara gire de lado a lado sin dañar los cables. No corte los cables a la placa lógica de la cámara.

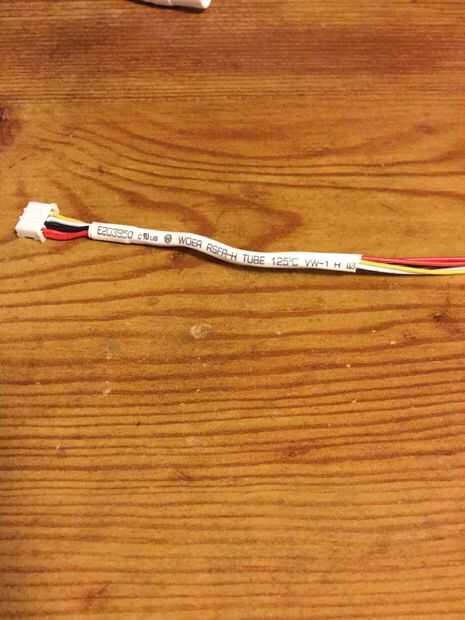

Empalme de PIC #3 los cables negro y rojo del enchufe IR y junto (negro con negro y rojo con rojo), sólo el LED rojo del empalme eléctrico soporte alambre pero dejan el cable negro del LED (en las fotos #3 y #4 que se puede ver empalmar el cable negro del LED pero eso es incorrecto, en la foto #5 que observa que el LED rojo realmente se empalma con los cables rojos)

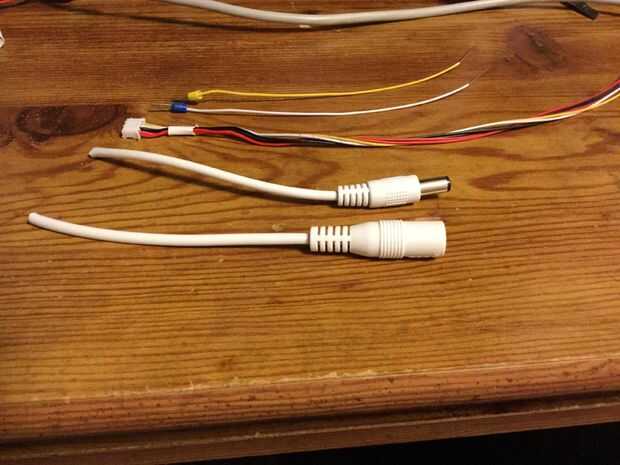

PIC #4 utilice tubo del encogimiento del calor para proteger las conexiones.

Nota: los cables amarillo y blanco no estar conectados a nada en este punto, sin embargo esos dos cables están conectados a la clavija de soporte eléctrico.
