Cámara de domo PTZ DIY (5 / 7 paso)

Paso 5: Configurar la placa lógica y conjunto de cámara

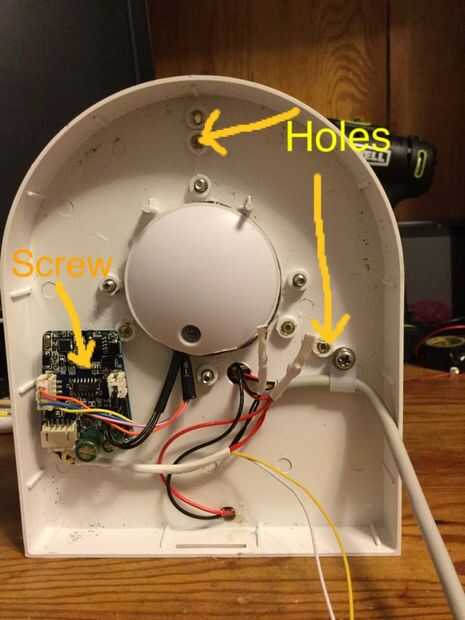

Pic #1 conjunto la placa lógica de soporte eléctrico en la pared el soporte (dentro del compartimiento superior) y utilice un tornillo para acoplarlo a uno de los orificios en el soporte de pared, sólo asegúrese de que la cabeza del tornillo no puente de cualquiera de las partes eléctricas/superficies y añadir una gota de pegamento caliente para mantenerla en su lugar. también poner una gota de pegamento caliente en cada uno de los orificios del soporte de pared.

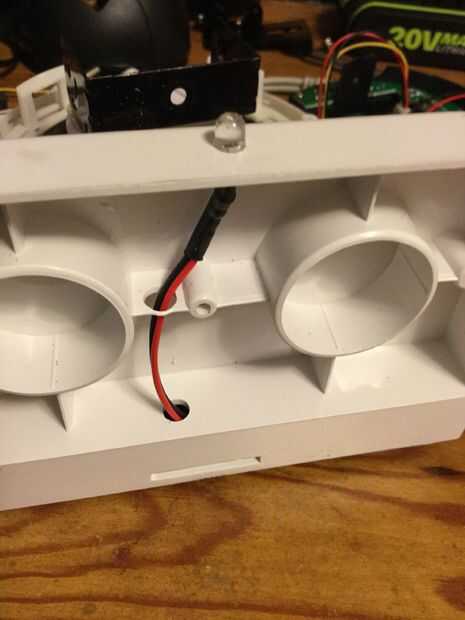

PIC #2 Perfore un agujero para el LED de funcionamiento del compartimiento del soporte de pared en la parte inferior y ejecutar el LED a través de los orificios, el LED debe ajustarse firmemente en el orificio inferior por lo que la it no se mueva fuera de lugar.

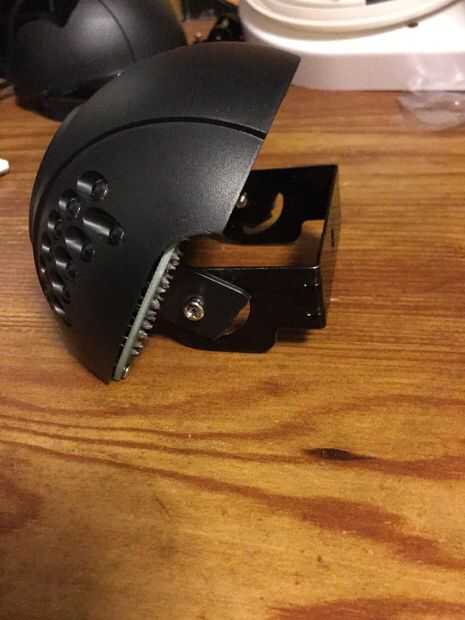

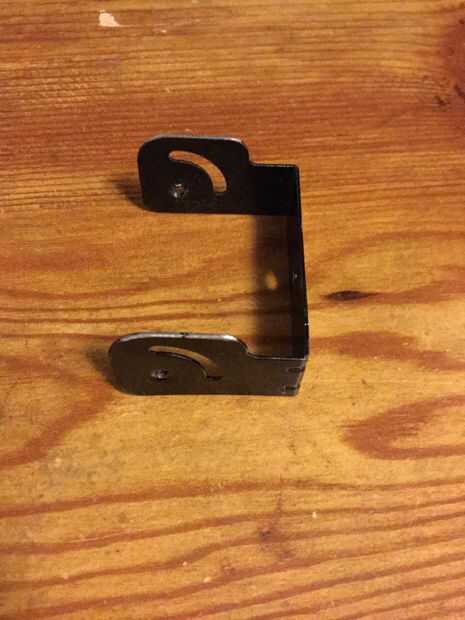

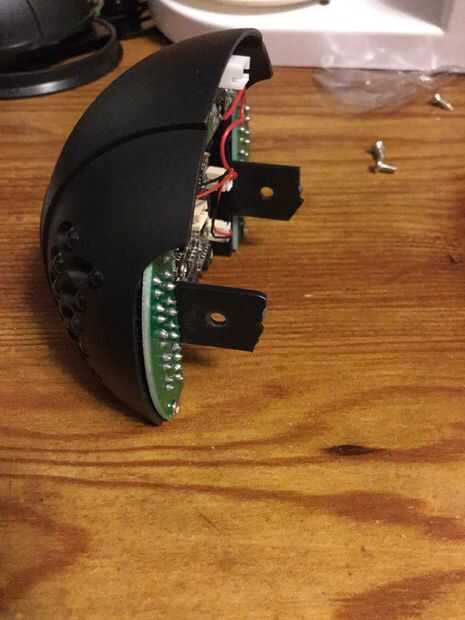

PIC #3,4 y 5 tome la Asamblea de la cámara y retire el soporte de metal, en el lado de la cámara de este soporte corte ambos lados entre ambos orificios por lo que habrá solamente un agujero a cada lado para atornillar el soporte de metal a la Asamblea de la cámara.

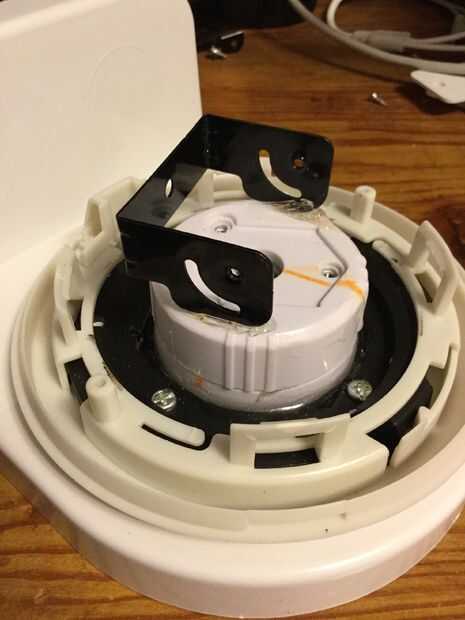

Foto #6 Alinee el soporte de metal encima de la plataforma giratoria eléctrica asegurándose de que su apuntando recto y su centrado antes de usar el epoxi a permanentemente pegar la piezas juntas (nota la forma del soporte metálico es apoyado y seco introducirlo con la cámara para asegurarse de que la cámara estará libre para girar dentro del recinto de la cúpula.
