Paso 1: Herramientas y piezas
Para construir la cámara tendrá las siguientes partes:

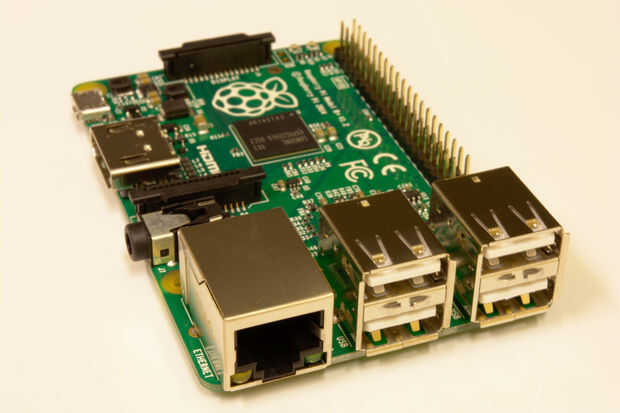

- Un Raspberry Pi modelo B +[30€] - que también funciona con un modelo B, pero no cabe en la caja que usé. No lo he probado con una Raspberry Pi 2 pero creo que debería funcionar.
- Un Módulo de cámara de frambuesa Pi[30€] - además de por lo menos dos tornillos que encajan en los agujeros de montaje.

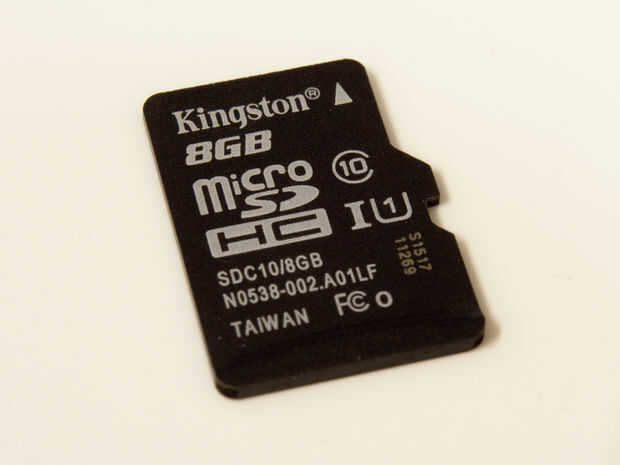

- Un 8GB Class10 MicroSD[5€] - he usado un Kingston SDC10. Una mayor capacidad de que microSD también se puede utilizar pero no hará una gran diferencia.
- Un bajo perfil unidad Flash USB de al menos 8 GB [6€] - usé un 8 GB SanDisk Cruzer Fit CZ33.

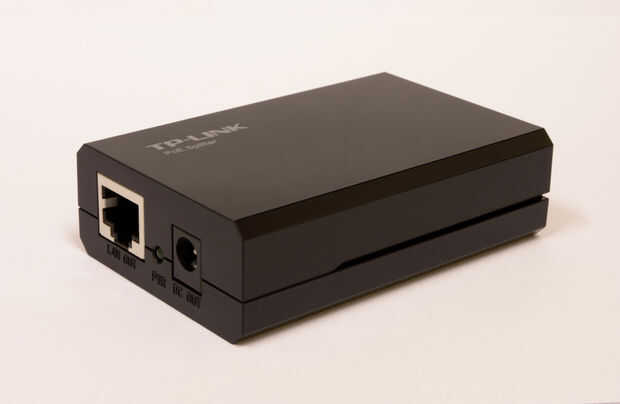

- UnSplitter POE TP-LINK TL-POE10R[16€] - usted puede usar cualquier divisor POE compatible 802.3af el estándar POE pero esto concreto encaja perfectamente dentro de la caja que usé.
- Un Inyector POE (o un Switch POE) - esto no es parte de la cámara en sí, pero usted necesitará para la cámara. Usé un TP-LINK TL-SF1008P Switch POE [40€] ya que tengo más una cámara IP (soporta hasta cuatro), pero para sólo una cámara, te recomiendo el TP-LINK TL-POE150S POE inyector [25€]. Si no encuentras cualquiera de aquellos, cualquier inyector o interruptor que soporta el 802.3af POE estándar debería funcionar.
- 1 x Cámara de IP de maniquí para la vivienda [9€] - recomiendo conseguir lo mismo conmigo porque todo el hardware que se ajusta perfectamente en el interior. Usted puede encontrar fácilmente si usted busca en ebay por "dummy ip ir cámara" (la puede encontrar en color plata o negro).
- 2 x jacks RJ45 además de un pequeño trozo de cable UTP (Cat5e o Cat6) [menos de 1€]
- 2 x hembra a hembra de los cables puente [menos de 1€]
- 1 x palillo caliente del pegamento
- Alambre de la soldadura y la soldadura mecha
Y las siguientes herramientas:
- Un soldador
- Una pistola de pegamento caliente
- Una bomba de desoldar - opcional si tienes soldadura de la mecha.
- Una Dremel con un disco que puede cortar plástico y brocas
- Una herramienta crimpadora RJ45
El costo total de las piezas de cámara (excluyendo el inyector de POE o Switch y las herramientas) es alrededor de 100€. Los precios pueden variar dependiendo de donde vives y de donde los compraste.
