Paso 5: Conexiones de compresión y tubería de cobre
Finalmente es tiempo de poner las piezas juntas.

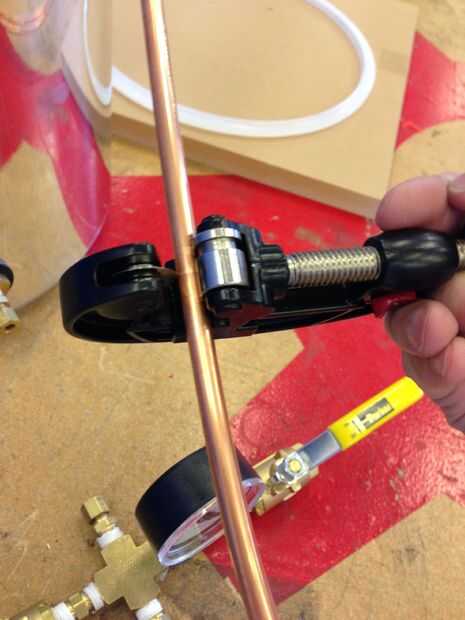

Cortar dos tramos de tubería de cobre. La longitud de una conecta el conjunto de accesorios para la olla a presión. La longitud, más de largo, conecta las conexiones de la bomba de vacío. Hice la longitud más corta de 12" de largo, y el más largo puede ser un par de pies. Las longitudes exactas no son demasiado importantes. Sólo asegúrese de que tener suficiente espacio para conseguir una llave entre las partes; necesitará el espacio cuando sea el momento para buscar fugas.

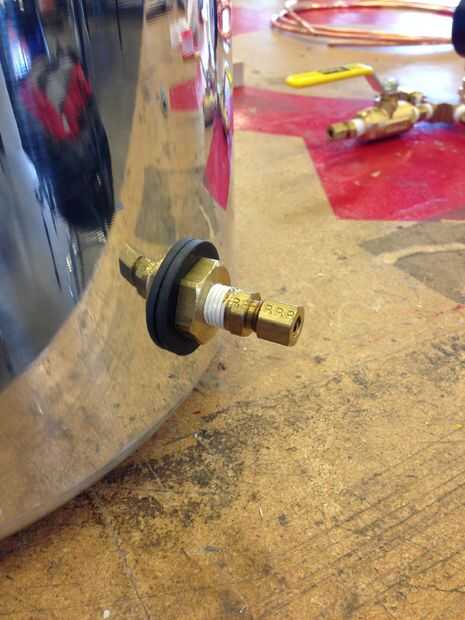

- Si no ya Coloque el adaptador NPT a compresión en la mampara del montaje que usted acaba de agregar a la olla a presión. Asegúrese de utilizar la cinta de teflón.
- Conecte el otro adaptador NPT a compresión a una de las válvulas de bola que se une a la Asamblea de guarniciones. Usted probablemente lo hizo antes, pero si no, entonces usted debe hacerlo ahora. No olvides la cinta de teflón.

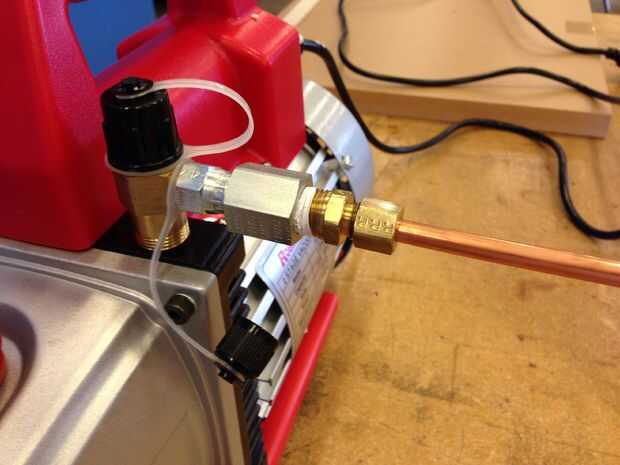

- Del mismo modo, conecte el adaptador de compresión de la llamarada a la entrada de la bomba de vacío. No utilice cualquier teflon con las guarniciones de la llamarada.
En general, es mucho más fácil instalar el NPT a Flare fittings primero, y luego hacen las guarniciones de la compresión. NPT y Flare fittings deben girarse para ellos, que no se puede hacer mientras está conectados al tubo de cobre. Las guarniciones de la compresión tienen una tuerca de apriete, por lo que puede salvar a los últimos.

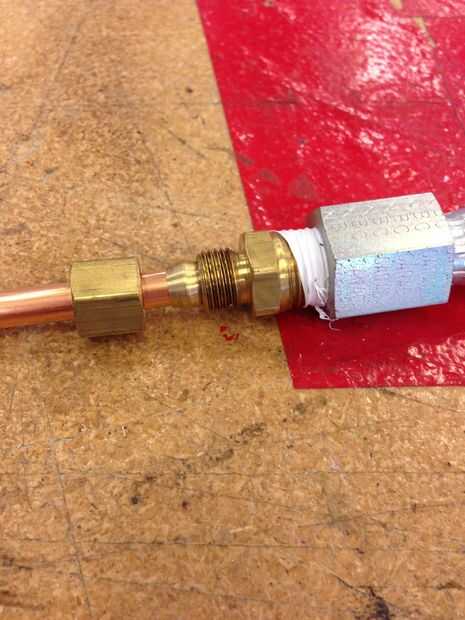

Si no estás acostumbrado a guarniciones de la compresión, puede ser un poco intimidante al principio, pero es realmente muy fácil. Si usted Desenroscar la tuerca de uno de los accesorios verás una férula interior. No perderlo. Tomar la tuerca y deslice sobre el tubo de cobre y empújelo fuera del camino. El extremo "abierto" de la tuerca debe apuntar hacia el extremo del tubo. A continuación, tomar la férula y deslícelo sobre el extremo del tubo de cobre, pero no empuje cualquier aún más. Debería ser justo al final y debe encajar cómodamente, pero no apretado. Luego, inserte el tubo en el accesorio y suavemente empuje que el tubo en lo que va a ir. La férula debe asentarse contra el cuerpo de la conexión y el tubo debe deslizarse a través de la férula de maneras un poco. Finalmente, deslice la tuerca sobre la férula y atorníllela en su posición. Puede entregar apriete por ahora y luego apriete aún más cuando la articulación se filtra.
Ahora, usando los accesorios montados y las dos longitudes del tubo de cobre, conecte la olla a presión y la bomba de vacío para el montaje de accesorios. Use el tubo corto para conectar la olla a presión al puerto de la cruz que tiene el adaptador de compresión. Conecte el tubo más largo de la bomba de vacío a la válvula de bola que esté con el adaptador de compresión.

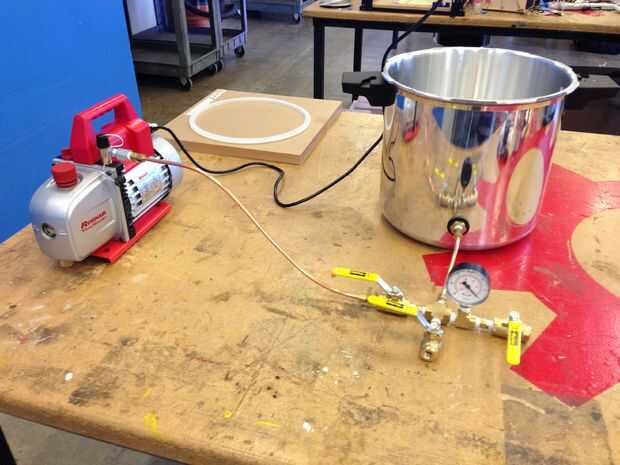

El resultado final debe asemejarse a la primera foto de arriba.
Colgar en él, ¡ estamos casi terminados!
