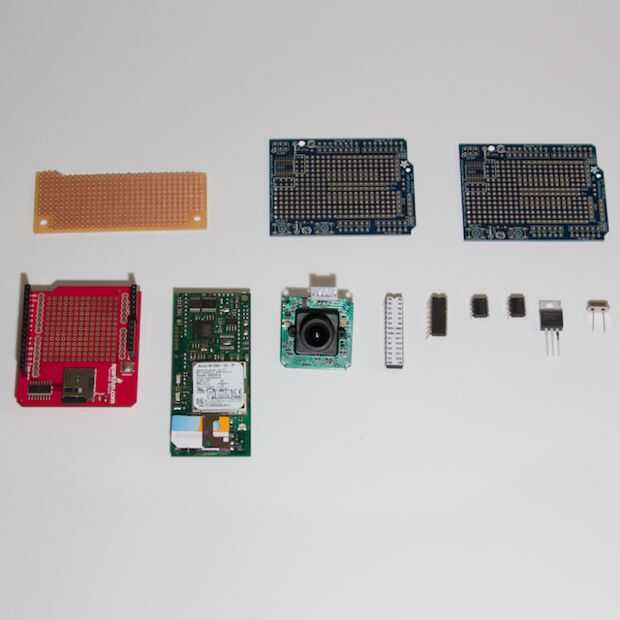

Paso 1: Las piezas requeridas
MultiTech MTSMC-G2-IP
Este módem GSM es grande debido a su soporte POP3 y SMTP. Aunque estos protocolos no son muy complicados de implementar que implementó ahorra tiempo.
LinkSpite JPEG de la cámara
Este es un pequeño gran dispositivo. Compatibilidad de compresión JPEG integrada ahorra mucho esfuerzo de desarrollo. La cámara produce una imagen de 640 x 480. La imagen es de alrededor de 50K; es lo suficientemente pequeño como para transmitir rápidamente a una red celular.
MicroSD de Sparkfun escudo
Aunque se dispone de unos circuitos de tarjeta SD que decidí ir con éste porque es muy fácil de trabajar tanto en software (Sparkfun proporciona gran APIs) como en hardware (una vez más, gracias Sparkfun para la conversión de voltaje incorporado).
ATmega 328P
Este microprocesador fue una elección natural. Arduino Uno usa este chip, así que hay un montón de librerías y ejemplos por ahí. Desafortunadamente, Arduino Uno sí mismo consume demasiada energía cuando está en modo de reposo, así que tuve que construir una tabla con la energía más eficiente sistema de suministro de mí.
TPS2020 y LM2936
TPS2020 es una distribución de gran potencia IC. Me permitió componentes de circuito da vuelta encendido y apagado ya que necesitaba. LM2936 es un regulador impresionante con muy baja corriente de reposo. Combinación de las dos partes permitió mi circuito a consumir tan poco como 0.14mA en modo de reposo. Se extiende la duración de la batería de hasta un mes en una sola carga; la cámara se alimenta con 5V de dos pilas CR123A.
