Paso 2: La cámara pieza.
Estos son los materiales que usted necesitará para estos pasos:
-cámara cmos mini (color, audio, dc8v)
-batería de 8v
-espuma de poliestireno (4 x 4 cm)
-bloque de madera (10x5x5cm)
-ringscrews (2p)
-un rodillo (de un conjunto de pintura)
herramientas:
-gaffertape (ducktape)
-pluma
-cuchillo
Paso 1:
Primero vamos a hacer un zócalo para la mini cámara, por lo que podemos ubicar en el bloque de madera. El material del cual vamos a hacer esta toma, es la espuma de poliestireno.

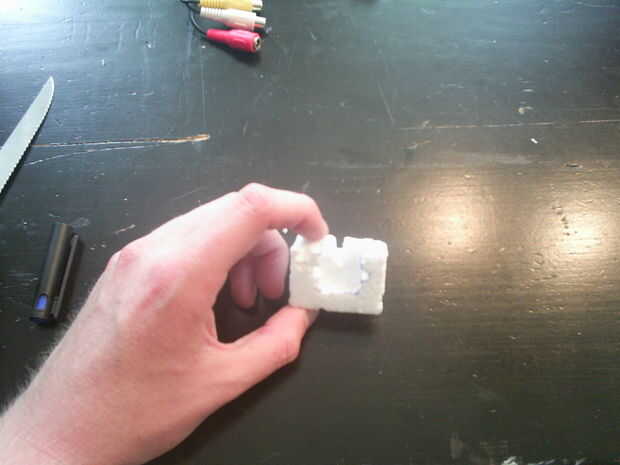

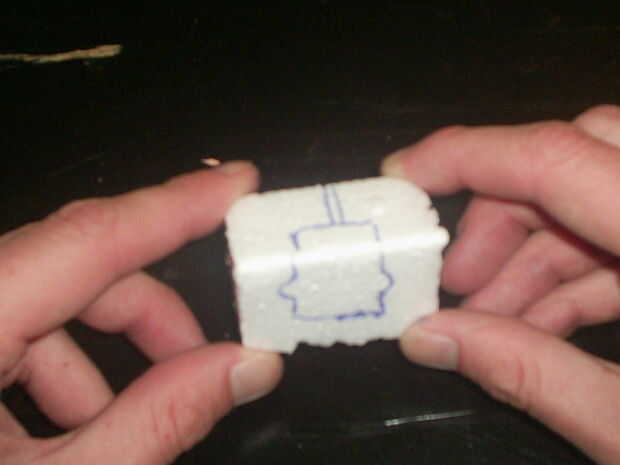

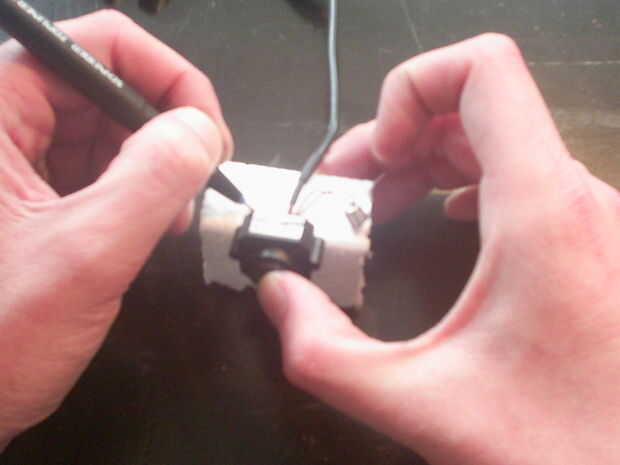

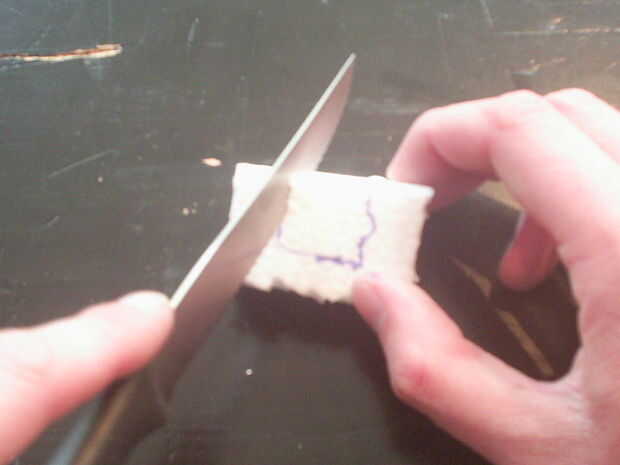

Simplemente colocar la cámara frente a la espuma de poliestireno y dibujar con el lápiz los contornos de la cámara a la espuma de poliestireno. Luego usamos el cuchillo para cortar la forma de la cámara de la espuma.

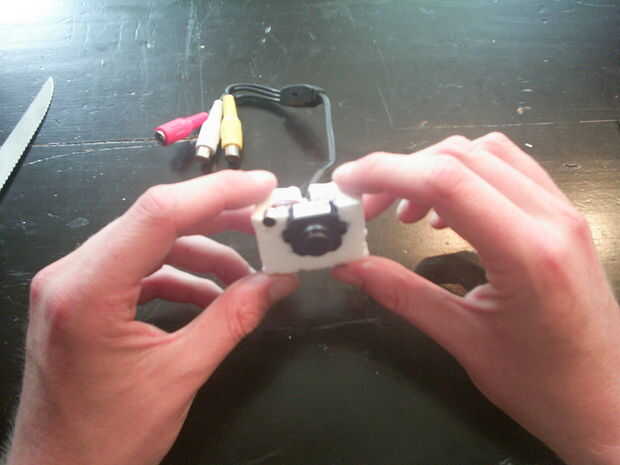

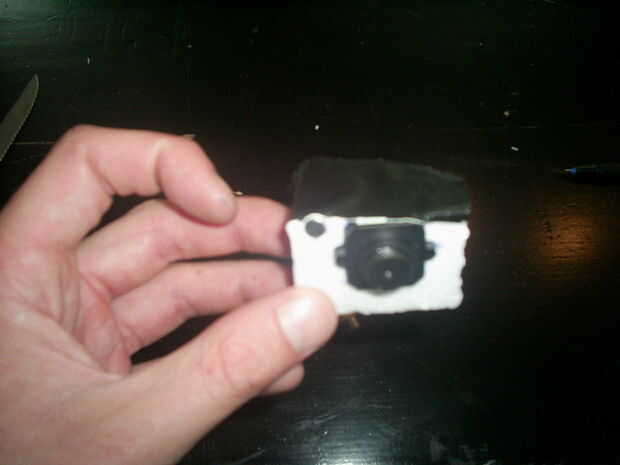

Hacer unos cortes en la espuma para hacer espacio para los cables. He hecho un pequeño agujero en la espuma para el micrófono.

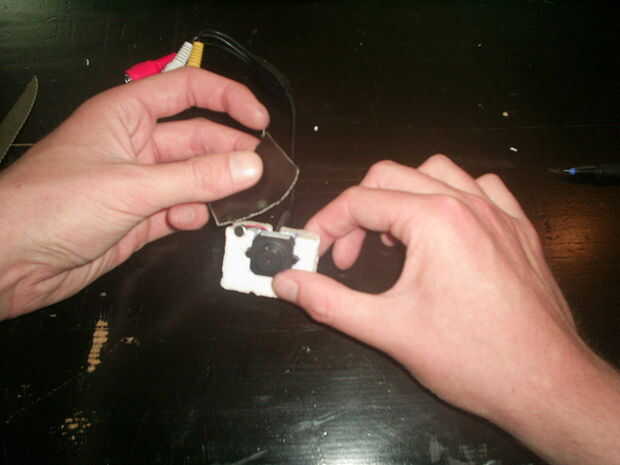

Cubrir all up with un pedazo de gaffertape.
Paso 2:
Para este paso necesitamos los tornillos del anillo y el taco de madera.
Estas dos cosas son elegidas cuidadosamente, que el taco de madera es un bloque masivo para agregar algún peso a la cámara por lo que siempre va estar capturando la imagen desde una buena posición horizontal.
Los tornillos del anillo tienen el diámetro justo para caber alrededor del rodillo de la pintura (después de haber rayado el rodillo a la viga de hierro)

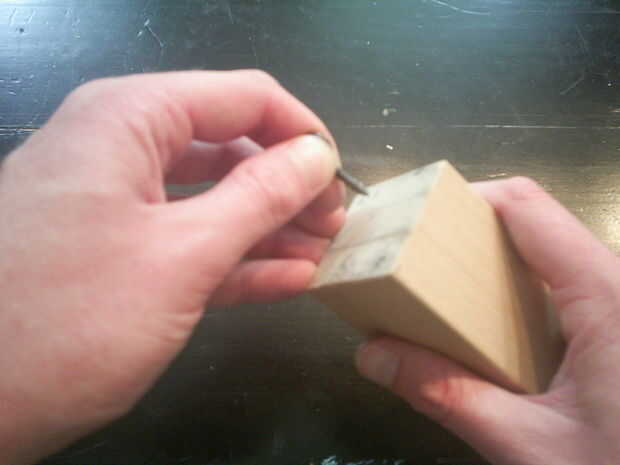

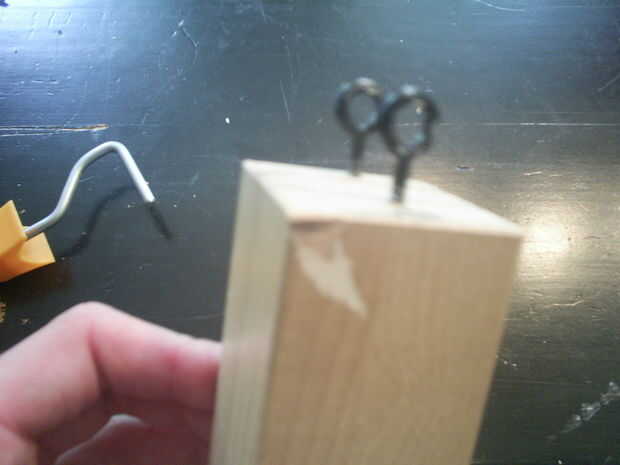

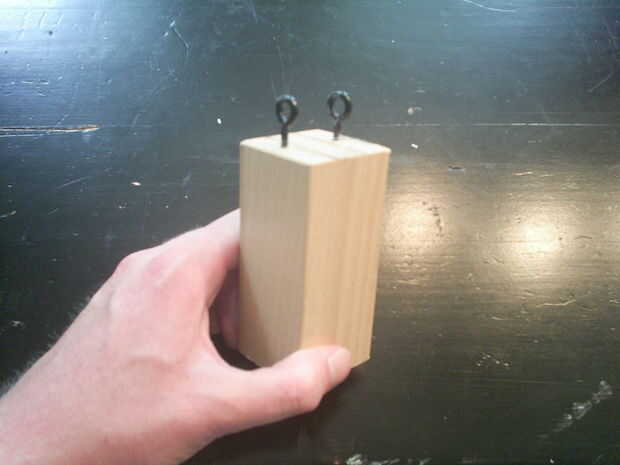

Tomar el taco de madera y atornillar los tornillos de anillo en la parte superior del bloque. Tenga en cuenta que estos anillos necesitan ser allined exactamente en el centro del bloque, de lo contrario que la cámara sería constandly hacia arriba, abajo, izquierda o derecha.
Paso 3:
Ahora necesitamos conectar la cámara al bloque de madera y hacer todo el cableado por lo que es un buen paquete compacto y equilibrado.

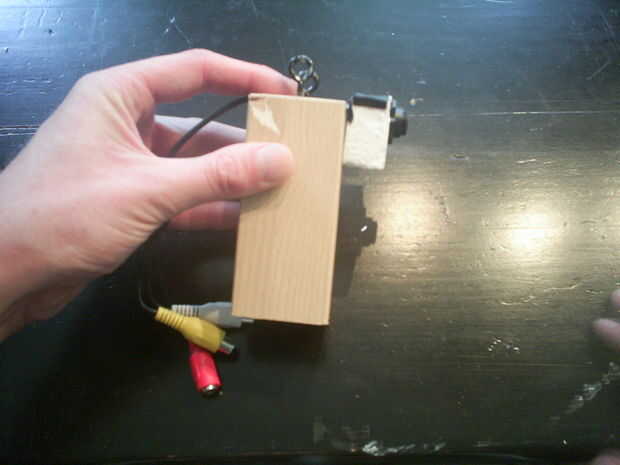

Tomar la toma de espuma de poliestireno con la cámara y cinta, o si lo prefiere, péguelo en la parte frontal del bloque. Te recomiendo la parte frontal superior, para que la cámara quede mirando hacia adelante. Tenga en cuenta que si usted decidir para colocar la cámara en la parte inferior del bloque está increesing el estabilizarse el movimiento dentro de la imagen como el bloque automáticamente.

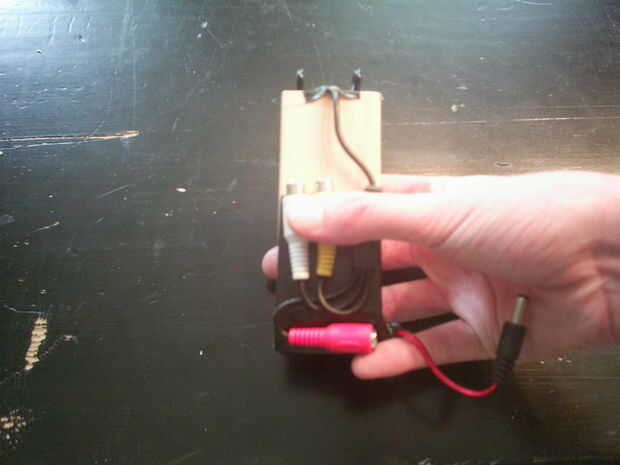

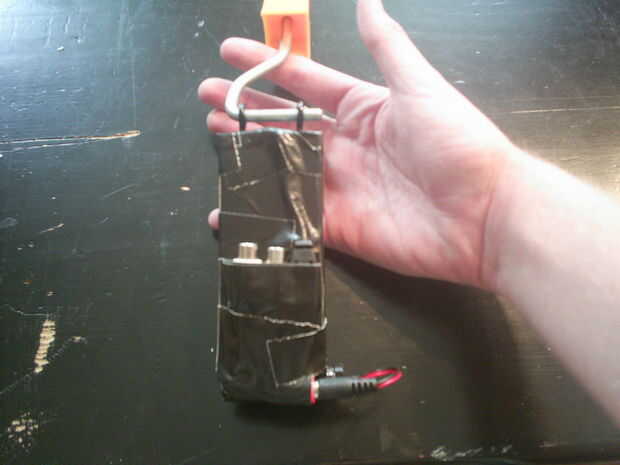

Después de que hayas colocado la cámara, cinta de la strategecly de los cables en el bloque. Los cables vienen de la cámara en la parte superior del bloque, entre los tornillos del anillo, hasta la parte posterior del bloque.
Nota: he usado la parte de atrás del bloque en lugar de la derecha o izquierda debido a que de esta manera la cámara se equilibra.
Ya que tengo la batería para encender la cámara he desidir para poner esto en el bloque también. Se trata en la parte inferior del bloque debido a su peso. también utilizar la gaffertape en este caso.
Ahora sólo asegúrese de que todo está en su lugar, usted tiene su salida de vídeo y su salida de audio, y en la parte inferior tienes tu entrada de energía, entonces grábelo todo junto hasta que todo está bien apretado.
Paso 4:
Ahora es el momento para colocar la pieza de cámara que ha hecho sólo para el rodillo de pintura.
Primero usted tomar de la cabeza del rodillo por lo que terminarás con una empuñadura y una viga de hierro curvada. Compré minas como esta, pero asegúrese de que en la parte posterior de la empuñadura hay un agujero lo suficientemente grande como para caber la cabeza del poste de telescopio que necesitará más adelante.

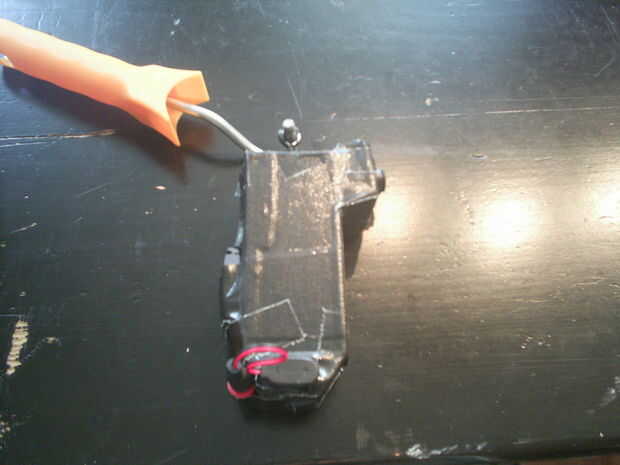

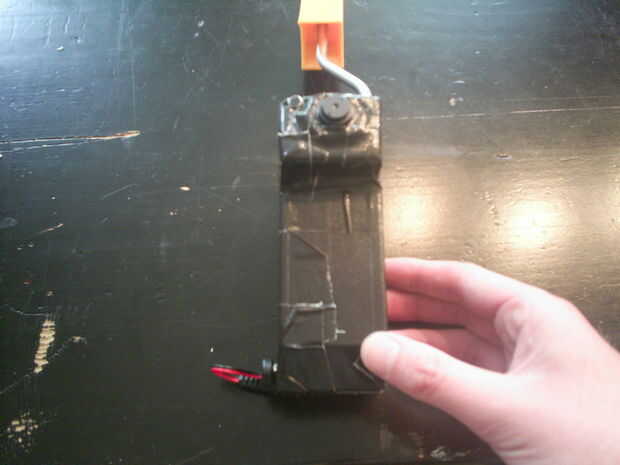

Ahora coloque la viga de hierro del canal del rodillo de pintura los anillos de los tornillos del anillo (colocados en la parte superior del bloque).
En el extremo de la viga de hierro he wraped algunas piezas de gaffertape para dejar la pieza de cámara resbale de.
El resultado:
Ahí lo tienen, se completa la primera parte de este instructable.
Usted ha acaba de hacer usted mismo un pedazo de cámara de stabelized horizontal que puede adjuntar a un poste de telescopio.
Ahora podemos movernos a lo largo de para el siguiente paso, preparando el polo del telescopio.
