Paso 2: Crear el escudo

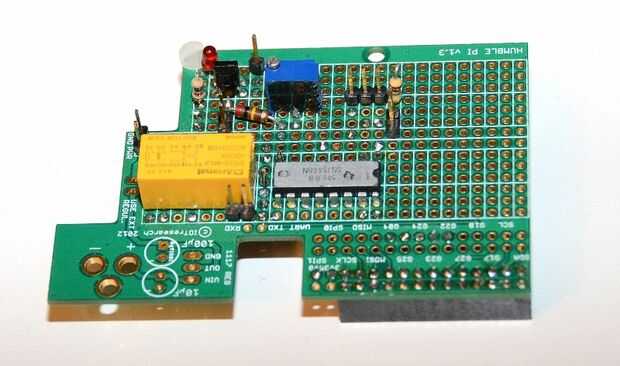

He creado un escudo para montar el relé, controlador de relé, interfaz PIR, circuito LDR, sensor de infrarrojos de la lámpara LED y otros IO.
Usé el humilde escudo de Pi: http://www.seeedstudio.com/depot/Humble-PI-Protot...
Cavó alrededor en mi varias piezas y utiliza un 75468, alto voltaje, alta corriente, conjunto de transistor Darlington. Todo lo que necesita es un conductor con suficiente unidad actual de salida set/reset del relé. Os adjunto también un archivo de Visio para mostrar como colocar las piezas y agregar los cables de puente, así como el esquema (formato Eagle).
Usé algunos pernos socket repuesto y encoger envolver para hacer conectores para IO del tablero a los conectores de la caja, PIR y LDR.
