Paso 4: Hacer el proyector de LED infrarrojo

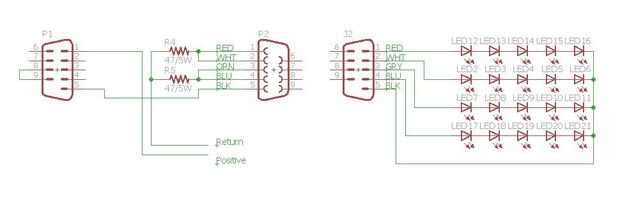

Proyector de LED infrarrojo fue bastante simple. He encontrado algunos barato de IR LED de alta potencia en EBAY SPEC en 700 pico mA. He creado 4 secuencias de 5 leds conectados en serie (ver esquema). He conectado las dos cadenas en paralelo y había conectado a 47 ohmios, resistencia de 5W a cada cadena. He encontrado un enchufe externo en fuente de alimentación que proporciona unos 17 VDC. Seleccioné una las resistencias para limitar la corriente para no quemar el LED. Usted tendrá que averiguar las especificaciones en su LED, cómo muchos usted quieren, qué fuente usar para el coche LED actual y calcular las resistencias limitantes. No hay manera que la Pi puede conducir éstos por sí mismo. El escudo de la cámara utiliza un relé por lo que no importa lo que utilizas. Sólo asegúrese de que no conduce más corriente que la que puede manejar el relé o el cableado que se utiliza.
También vemos un lazo de alambre entre los pines 8 y 9. Usar esto para detectar si está conectada la lámpara. El CAM shield tiene un tirón para arriba del resistor conectado a la frambuesa. Cuando está conectado el cable de la línea de sentido se tira baja, cuando no el sentido línea se tira alto.

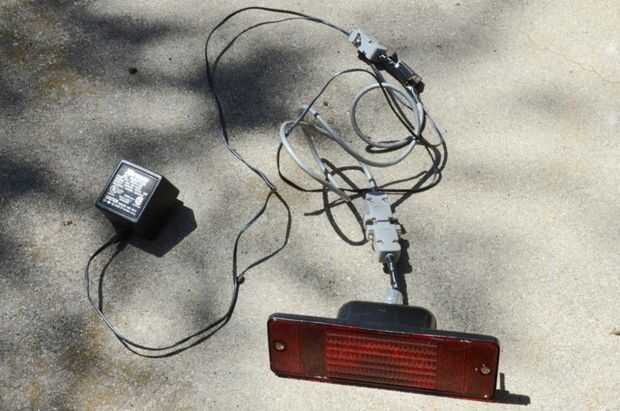

También descubrí que usando un trailer lámpara del freno de cubierta bisel rojo hace un gran trabajo en el IR "viga" para iluminar un área mayor de dispersión. El LED que tengo tiene un haz bastante estrecho. Sin el bisel, los LED proporcionan un haz bastante apretado.
