Paso 1: cableado
El cableado es muy simple.

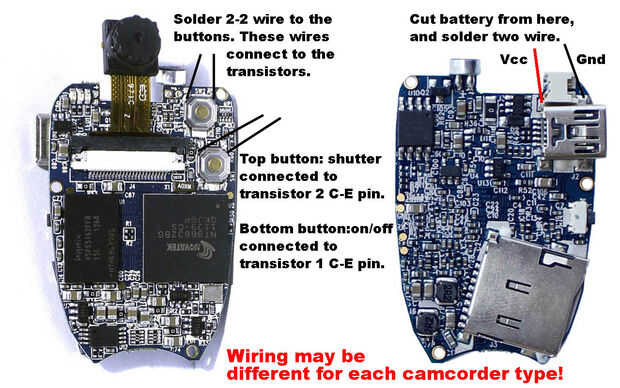

Después de extraer la tapa, cortar la batería. Izquierda un cable, más fácil soldar los cables nuevos.
Estos dos hilos conexión al pin de vcc y gnd de arduino.
Ahora los botones:
La soldadura de alambre de 2-2 a los botones, como se muestra en la imagen

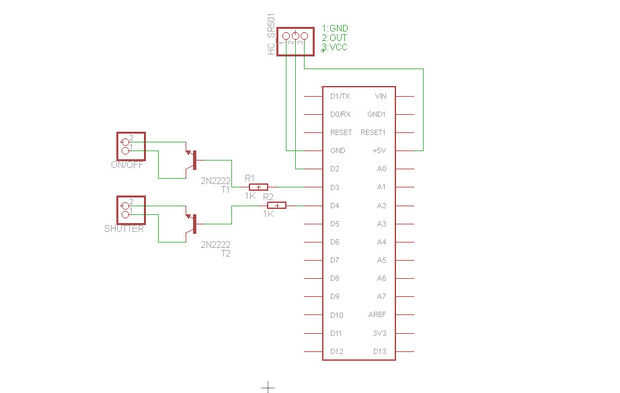

Estos cables conexión al pin de colector y emisor del dos transistor.
Si se conecta el pin arduino alta con un transistor Base, corta los dos alambre. (el botón empujado)
Si no trabajo, compruebe los cables, cambie cable de Collector-Emitter.

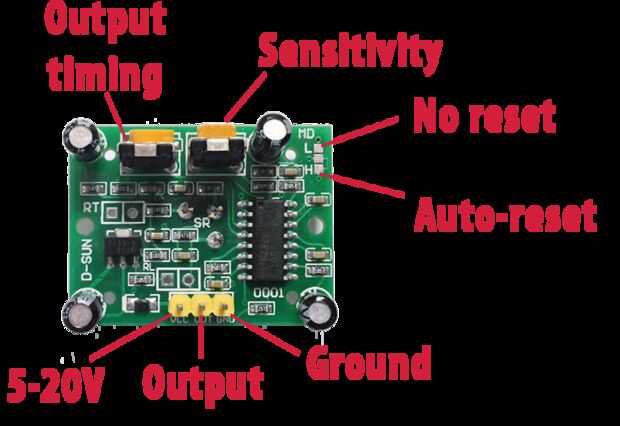

El sensor de movimiento (HC-SR501) conectado al arduino pin2.
Para más detalles ver las fotos y el vídeo de la prueba.
PS: todavía lo sentimos mi inglés :)
