Paso 2: Paso a paso

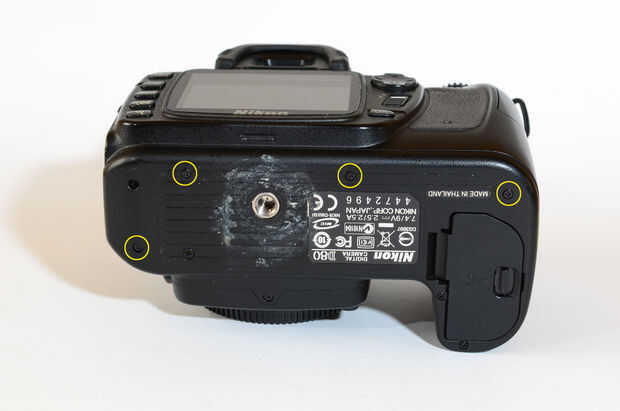

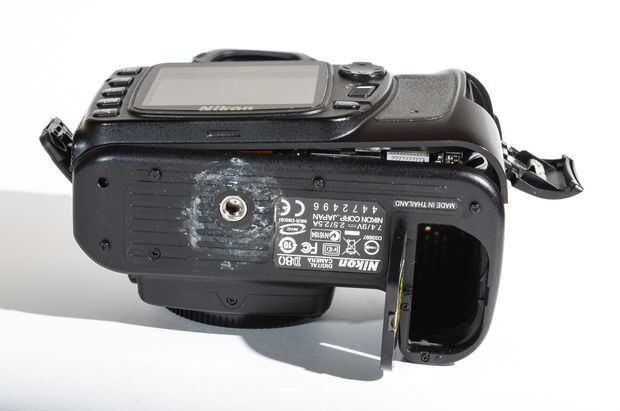

-Perder los 4 tornillos en la parte inferior.

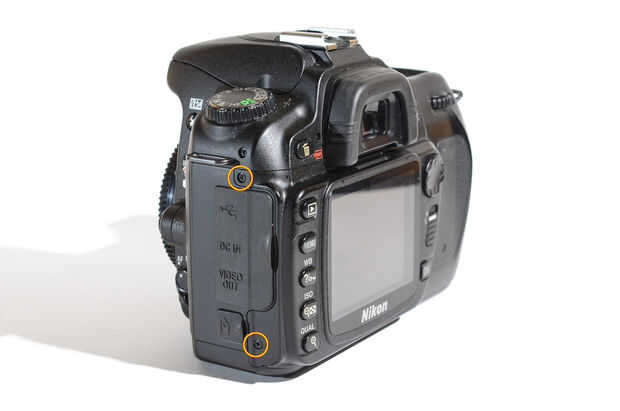

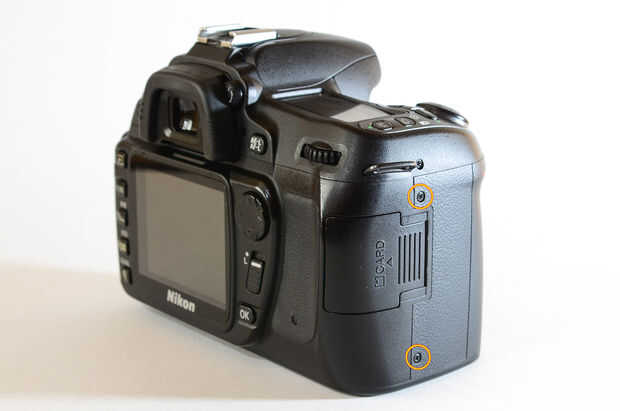

-Retire los tornillos de 2-2 de los lados.
-Abrir la tapa y tire suavemente de la placa de fondo, mientras tanto abrir la puerta de la tarjeta CF y tire suavemente la parte trasera. Con un destornillador puede ayudar un poco a destrabar esa pequeña muesca en la parte trasera de la placa inferior.
-Levante la parte trasera.

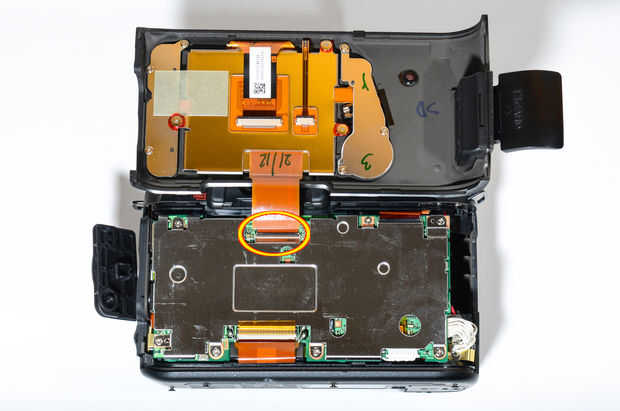

-Abrir ese pequeño bloqueo plástico para desconectar los cables planos entre el panel posterior y la cámara.

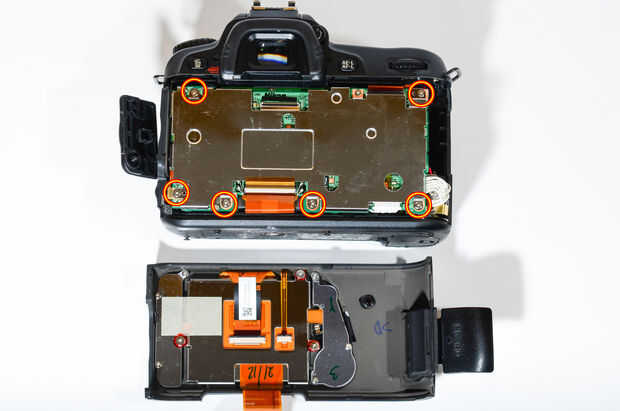

-Quitar los tornillos marcados en la imagen y quitar el panel de metal.

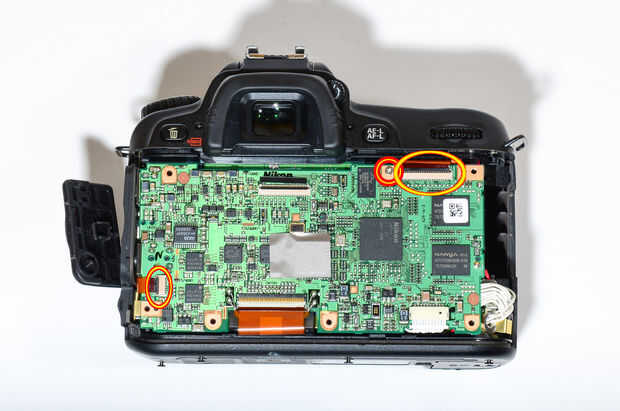

-Abra dos bolsas de plástico negro para desconectar los cables planos entre el PCB y el cuerpo.

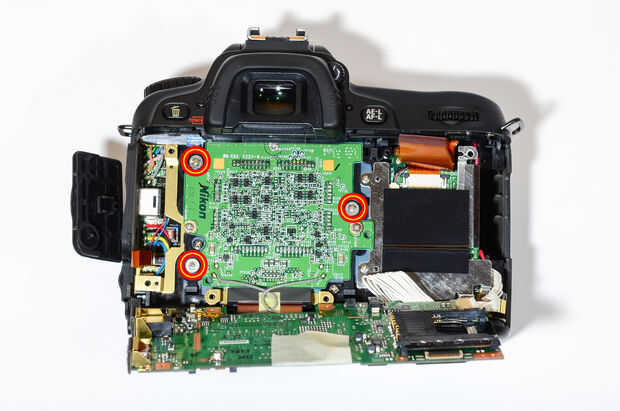

-Un tornillo más para ir!
-Voltear el panel vertical. Fijar con alguna cinta en esta posición.
-Siguiente, el panel del sensor! Retire los tres tornillos, tire hacia arriba la parte inferior y tire suavemente hacia abajo el panel.

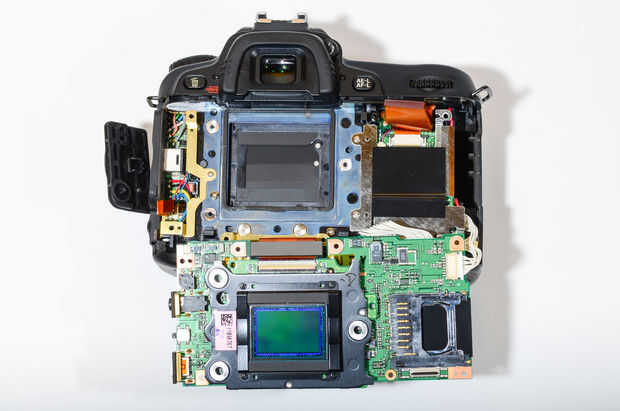

-Baje el panel PCB grande seguido por el panel de sensor.

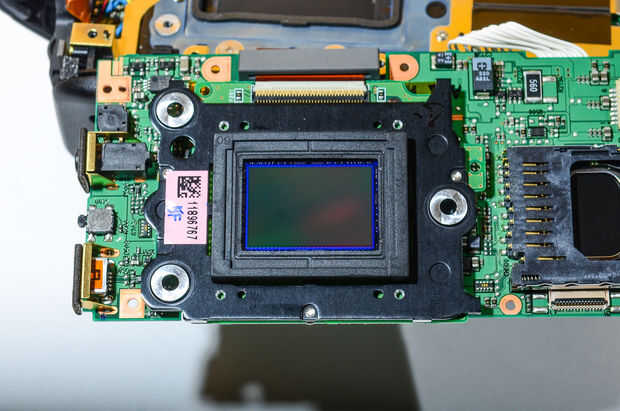

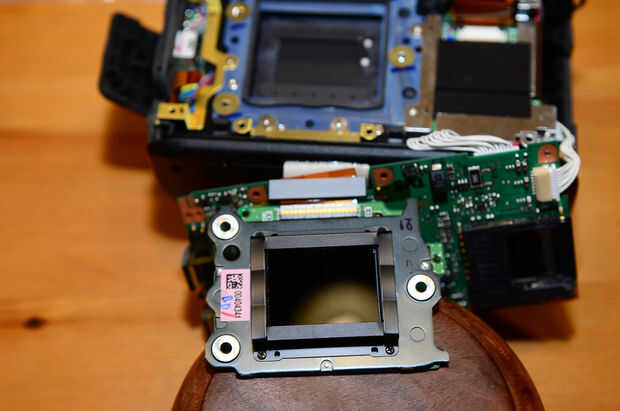

-El vidrio protector verdoso es el filtro de bloqueo IR. Eso es lo que tenemos que cambiar.

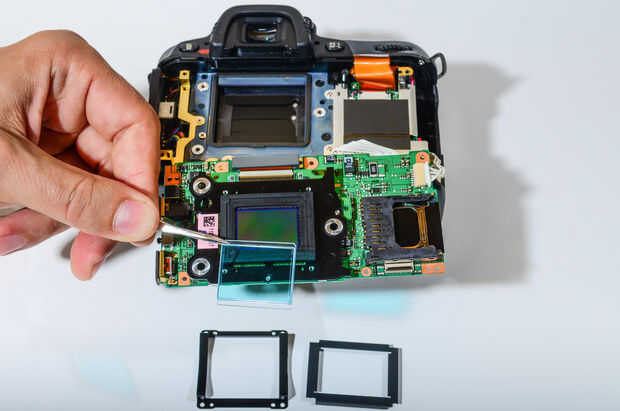

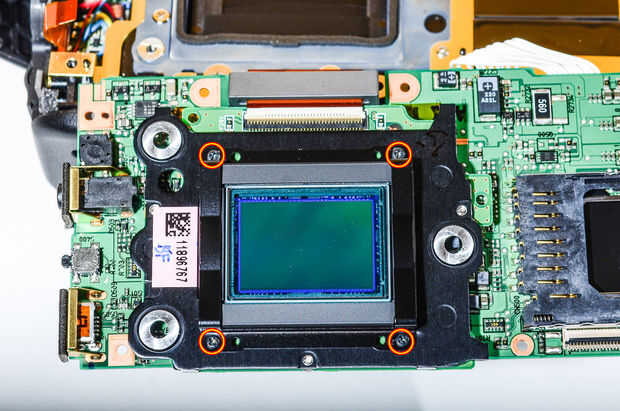

-Desatornilla los 4 tornillos alrededor y retire esa estructura de soporte, seguida por el marco de cristal.

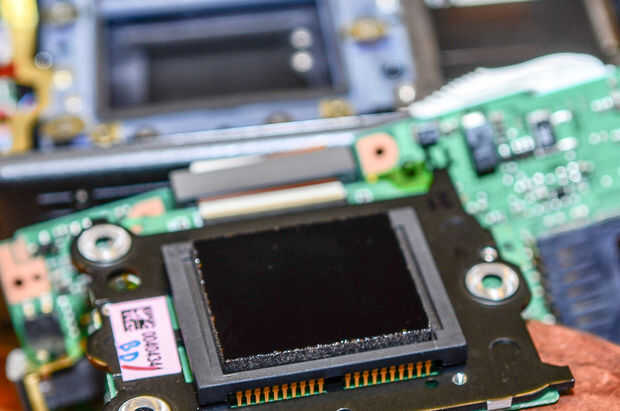

-Retire el vaso del filtro.
El filtro IR de reemplazo debe cortarse a un tamaño determinado. He seguido las ranuras empotradas en la superficie de goma alrededor del sensor. Según él, el nuevo tamaño de cristal del filtro es 29,5 mm x 25 mm. El vidrio va bajo el marco de cristal, pero sólo en la parte superior e inferior.
El nuevo filtro es más grueso que el original, pero la estructura de soporte todavía tienen suficiente tensión para mantenerlo hacia abajo. Antes de instalar, deben limpiarse muy bien!
Después de que se ha sustituido el filtro nuevo que montado la cámara. Acabamos de hacerlo en orden inverso.
