Paso 3:

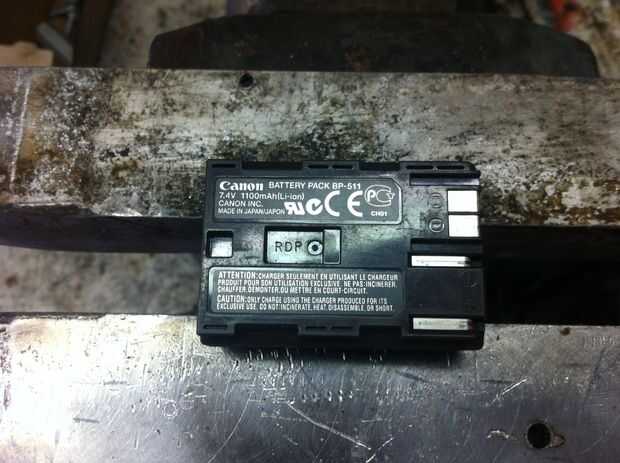

En primer lugar, Compruebe la batería para el voltaje que se imprime. La batería para una Canon 10d pone 7.4V (Foto 1). Un LM317 tiene una mínima deserción de 3V para que funcione cómodamente una fuente de alimentación de 12V para el voltaje necesario.

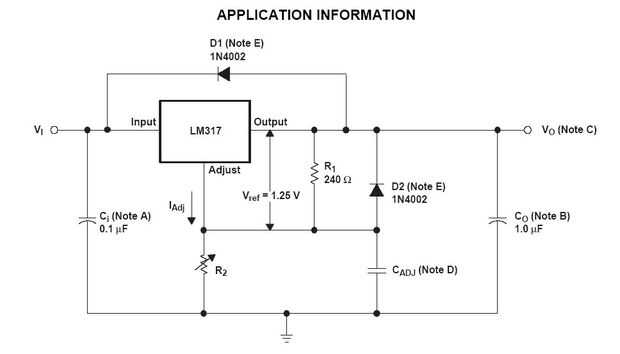

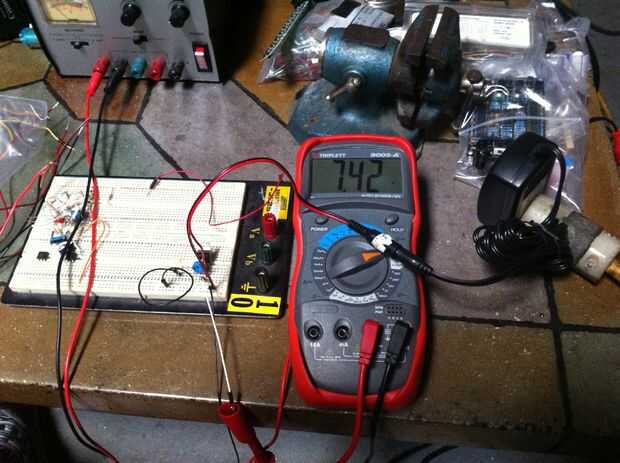

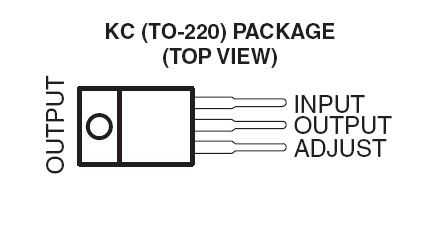

Para propósitos de prueba, es una buena idea de protoboard el circuito primero y asegurarse de que es salida de trabajo (Foto 2). Tomé capturas de pantalla de la información pertinente de la hoja de datos (fotos 3 y 4). La hoja de datos también se une aquí en su totalidad.
Pongo el circuito usando sólo un resistor de 220 ohmios para R1 (hoja de datos dice 240) y un 5 k ajuste de R2. El pote de ajuste se ajusta según sea necesario para obtener la regulación de voltaje correcto.
¿Me salté los diodos de protección (Asegúrese de que no conecte a tierra la salida) y a la izquierda hacia fuera los condensadores Co (respuesta transitoria? Pffffff) y Ci.
Utiliza clips para conectar mi circuito con el hueco hacia fuera de la cáscara de la batería, grabó las dos mitades juntas y probado en mi cámara. Funciono perfectamente bien así que estaba contento con él.
