Paso 4: Hacerlo (sobre todo) permanente

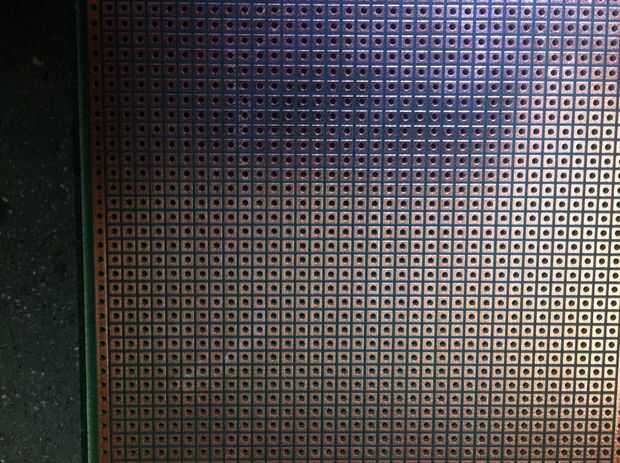

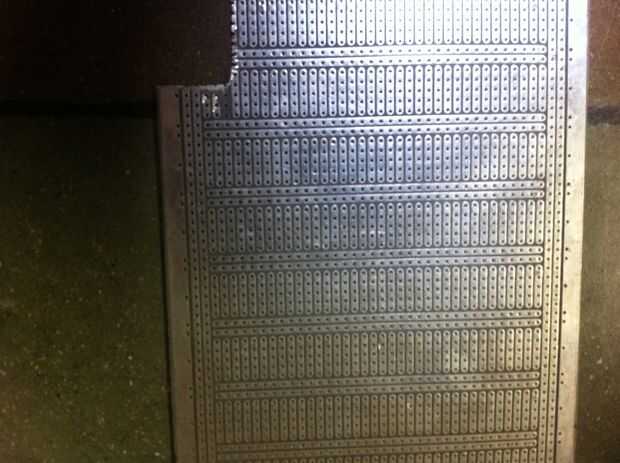

Nota rápida sobre la selección de la Junta de perf: Hazte un favor y haz un tablero grande con rieles. La Junta fácilmente puede anotó con una maquinilla de afeitar y trabada para circuitos pequeños. El diseño debe ser similar a la de un protoboard (Foto 2). Tablas de rendimiento que se presentan en plazas separadas (Foto 3) terminarán en un desastre de manchas de soldadura y conexiones en mal estado.

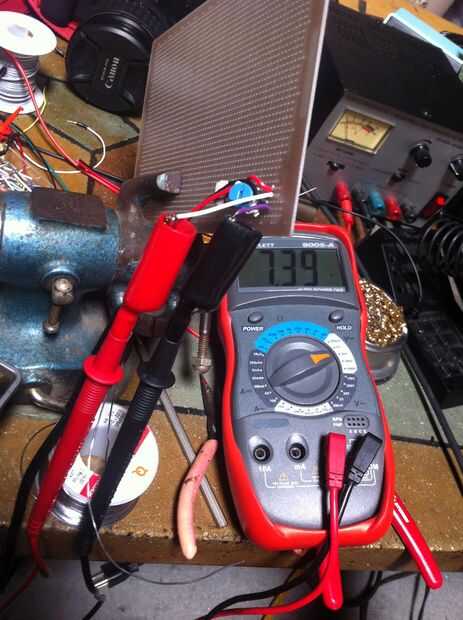

Una vez que su circuito es colocado y soldado, asegúrese de probarlo otra vez para asegurarse de que está regulando el voltaje correcto. Ajuste con la olla ajuste según sea necesario.
Corte la tabla de perf a tamaño adecuado para que quepan en el caparazón hueco de la batería. Soldar un cable de pin de salida del regulador hasta el clip positivo de la batería. Lo mismo de tierra del circuito al clip negativo de la batería.

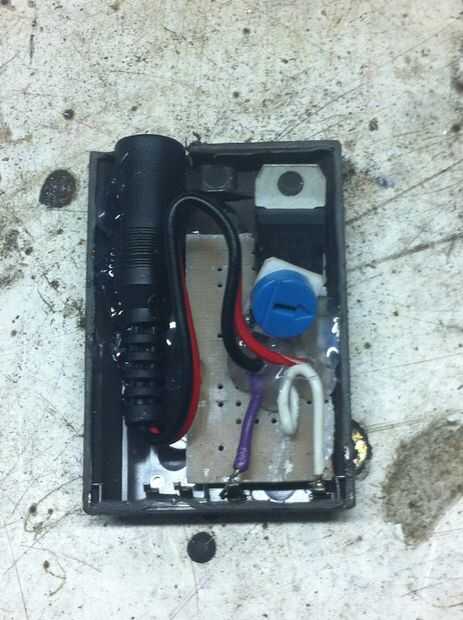

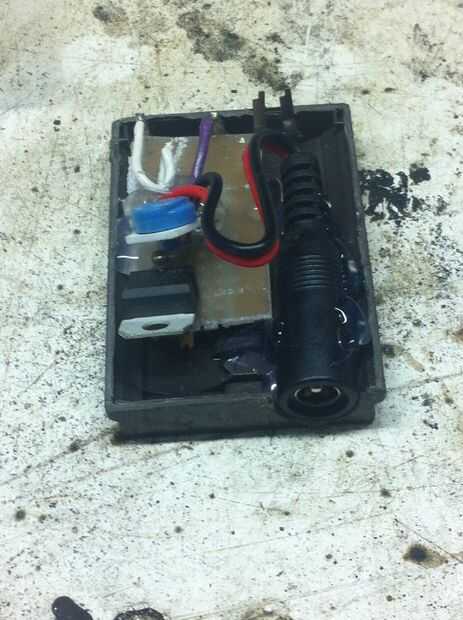

Taladro un agujero de tamaño adecuado en la parte superior de la batería para que puedan tener el conector de 2,1 mm saca al ras con la superficie de la batería. Utilice pegamento caliente para fijar el tablero y el conector en su lugar (foto 4 y 5). Asegúrese de que también aplica pegamento caliente a cualquier unión entre un alambre y la Junta. Cuando estés seguro todo está en su lugar correctamente (y funciona correctamente también) caliente pegamento las dos mitades de nuevo juntos.
Perfore un agujero en la tapa de la batería utilizando una regla para asegurarse de que usted ponga el agujero en el lugar correcto. Arrancar con un pequeño taladro y paso en tamaños hasta que el adaptador encaje perfectamente en su lugar.
Prueba y diviértete!

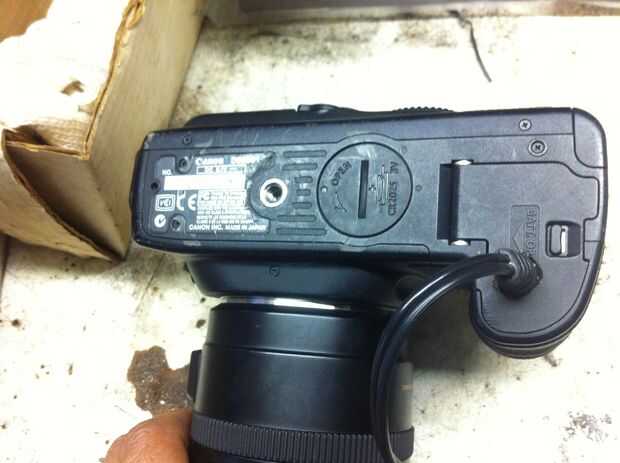

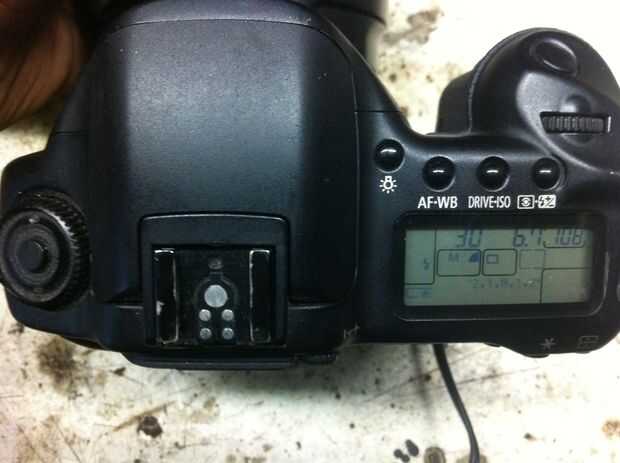

Yo no he usado esto rigurosamente aún pero he tenido mi cámara funciona con él todo el día (más de 10 horas; apagado automático está desactivado, ajustar la fotografía ocasional para hacer ciertas todavía sigue actuando correctamente). Ha trabajado continuamente, sin problemas y sólo bastante caliente cuando revisé la batería para la temperatura.
