Cámara simple timelapse con Raspberry Pi y una lata de café (2 / 5 paso)

Paso 2: Configuración de la cámara

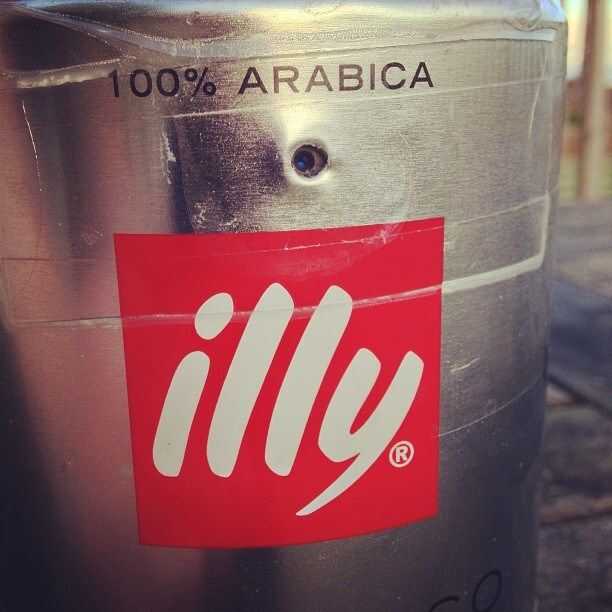

Un pequeño agujero perforado en el lado de la lata permite el módulo de cámara mirar fuera de la lata. Viven en lluvia Escocia siempre es un factor, como es el rocío de mar donde he estado probando el dispositivo hacia fuera. Usando algún plástico transparente – la clase obtendrá en envases moldeados, era ideal para mantener todo cerrado y seguro de agua. Pero asegúrese de utilizar un área plana y libre de rasguños o manchas y que es de plástico de buena calidad (es decir casi perfectamente claro).

El módulo de cámara se montó sobre un soporte plástico para permitir la facilidad para su manejo, ajuste y uso de las lengüetas de Velcro para montar esto en el interior de la lata. Todo se celebra con bandas elásticas, por lo cambios de temperatura y humedad no tendrán como efecto inmediato en adhesivos. Originalmente había utilizado cinta aislante pero el pegamento se convirtió en suave, ligeramente gloopy y el tirón de la cinta entre el módulo de cámara y frambuesa Pi provocó cosas moverse fácilmente.

Relleno detrás de esto, es la fuente de alimentación que mantiene todo lo ajustada cuando esté en uso. La unidad tiene un poder práctico así que usted puede cambiar fácilmente el dispositivo de encendido y apagado del interruptor en la parte superior.

Usando el velcro en el Monte del plástico significa que usted puede quitar fácilmente el conjunto siempre que tenga acceso. Durante la instalación, asegúrese de que la cámara esté nivelada en la lata (los bordes de las ayudas de montaje plástico cuando alineado con el borde interno) y asegurar la lente tiene una vista sin obstrucciones a través del orificio mirando a través del exterior. Si la lente aparece centralmente en este agujero entonces debe "ver" todo sin los bordes del agujero en la imagen capturada. La prueba es la mejor opción para asegurarse de que todo es recto. Es agarrar las previsualizaciones con BerryCam y solución ideal para ello.

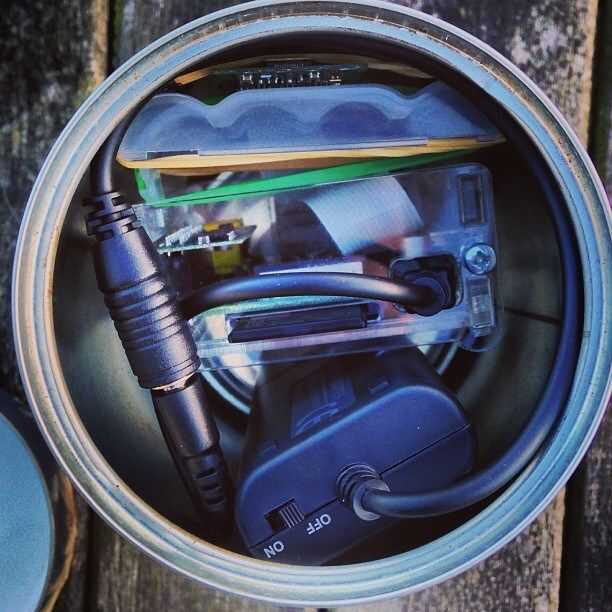

Con la cámara instalada, el paquete de batería y frambuesa Pi se puede levantar fácilmente fuera de la lata para permitir acceso a los diferentes puertos. Encontrar fácilmente descansa en la parte superior de la lata cuando se conecta a una pantalla y teclado si es necesario utilizar el dispositivo con una pantalla. SSH funciona sin necesidad de quitar si tienes una conexión de red disponible.
