¿Cámara térmica (1 / 5 paso)

Paso 1: Obtener las piezas

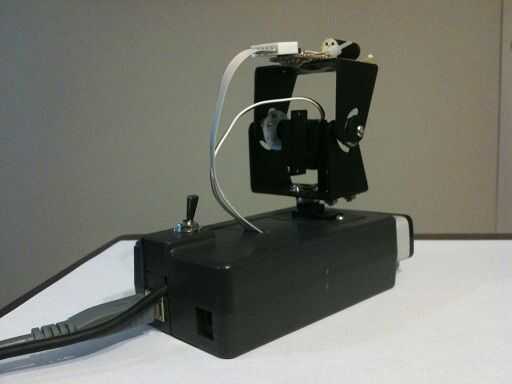

Las siguientes son las partes utilizadas en la creación de esta cámara. Los enlaces a los sitios web que llevan estas piezas pueden encontrarse en mi sitio web. Ha sido un tiempo desde que estas piezas fueron ordenadas, y puede que necesite buscar otros sitios web con piezas similares si una parte no está disponible. Se recomienda no sustituir el sensor de MLX90614ESF-DCI porque es la más exacta con el campo de visión más estrecho.

Caja proyecto Arduino
2 x Servo - pequeño
Soporte de Pan/Tilt
Arduino Uno o una variante de Arduino
Convertidor de nivel de lógica necesaria cuando se utiliza una versión de 5 voltios de Arduino, que es la versión más común.
Escapada a Headers - recto
Romper jefes masculinos - ángulo derecho
Microsoft LifeCam VX-700
Protoshield PCB para Arduino. Va a hacer casi cualquier escudo de prototipo de Arduino.
MLX90614ESF-DCI. Este modelo tiene la mejor precisión y más estrecho campo de visión.
Aproximadamente un pie de cable de cinta. Va a hacer casi cualquier cable. Se necesitan al menos 5 cables para conectar el sensor al Arduino y láser.
.100 viviendas de KK y terminales 6 CIR. (2.54 mm) para el cable de cinta.
Tablero del PWB para la celebración del láser y el sensor.
Un interruptor para activar o desactivar el láser.
Un láser para apuntar el sensor y alinear las fotos.
Pequeños tornillos y tuercas (#2-56 x 1/4") para conectar los servos.

Las herramientas y piezas adicionales siguientes se utilizan en la creación de esta cámara.

Soldadura de hierro
De la soldadura
Cortadores de alambre
Un taladro estándar o un taladro Dremel para crear los agujeros en el caso
