Cambia Tracker (4 / 7 paso)

Paso 4: Conectar todos los componentes juntos

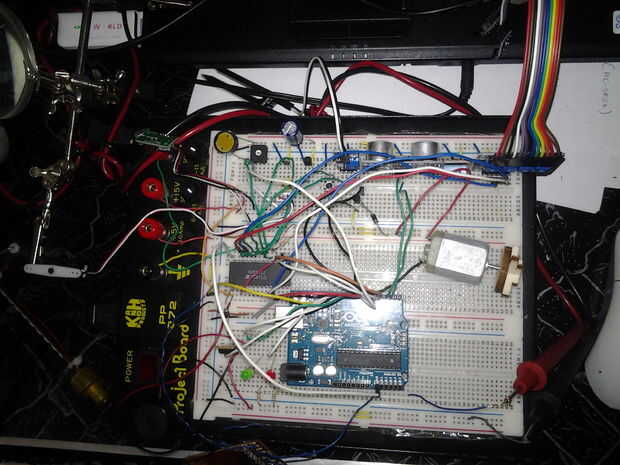

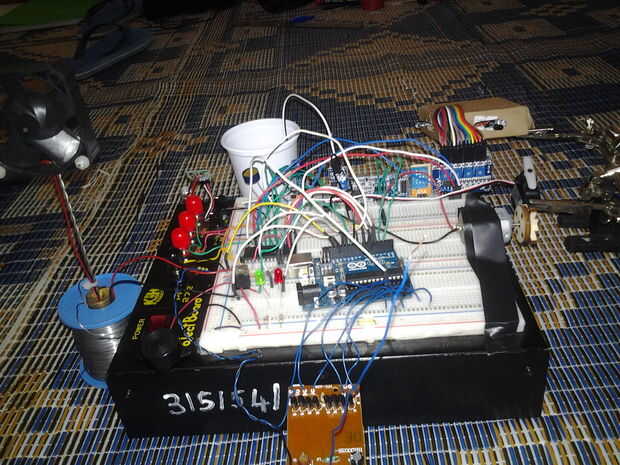

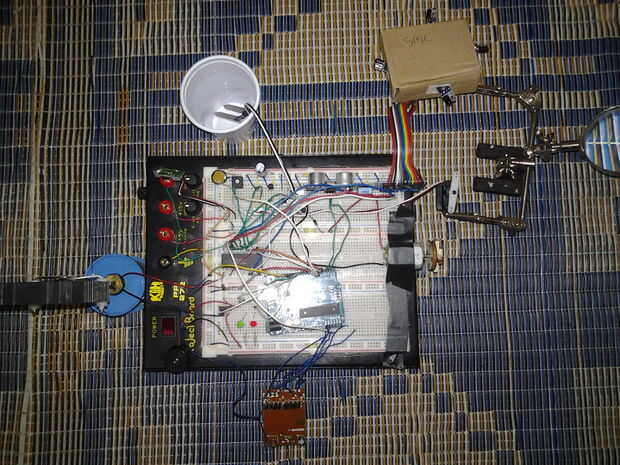

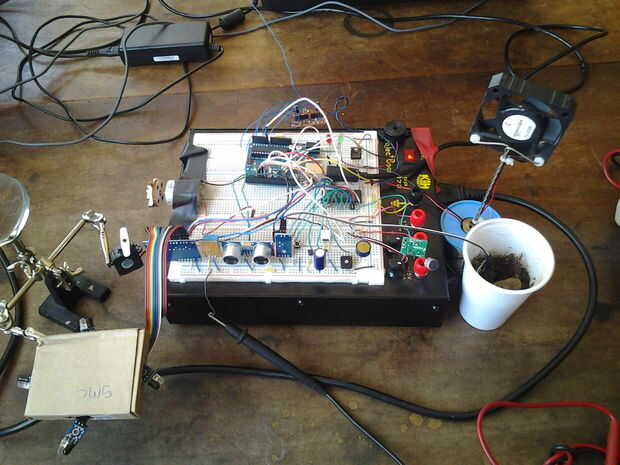

Con el tiempo que proporcionará un diagrama del circuito y una completa explicación de las conexiones que hice, esto es sólo para darte una idea. Para los avanzados en la codificación puede seguir Cómo hice mis conexiones del bosquejo en el siguiente paso. Con estas conexiones puede,

1. Lea el voltaje generado el LDR (conectado en forma de divisor de tensión) y convertirlo a una vaga lectura del incidente de la radiación solar en él (LDR puede reemplazarse por un fotodiodo o phototransitor).
2. Leer la temperatura se mide por el LM35 y programar el Arduino para mostrar en el Monitor o pantalla LCD (16 por 2 LCD) en serie.
3. Detectar cualquier fuerte campo magnético alrededor del área de seguimiento de cambios, se pueden ingresar un valor de umbral y utilizar ese valor para activar un timbre o un ventilador.
4. Detectar el sonido con el micrófono pre-amp o incluso utilizando el zumbador piezzo y utilizarlo para controlar un motor servo
5. Calcular la distancia de que un obstáculo es lejos el Tracker de cambios usando el detector ultrasónico (rango de 5 metros) y mostrar en serie.
6. Detección de movimiento mediante cuatro sensores de infrarrojos colocados en cuatro lados (Noticias) y luego puede detectar la dirección de donde viene el intruso. Se puede establecer un umbral para activar una alarma.
7. Encender y apagar LEDs dependiendo de la frecuencia de radio detectada. Para el RF me compró un coche de juguete de control remoto y llevó a los componentes de RF y conectado a Arduino
8. Detectar los valores de humedad aire y contenido de humedad del suelo (humedad) e incluso controlar un aspersor de riego. Ver mi siguiente instructivo!!!
