Paso 1: ¿Cómo funciona?

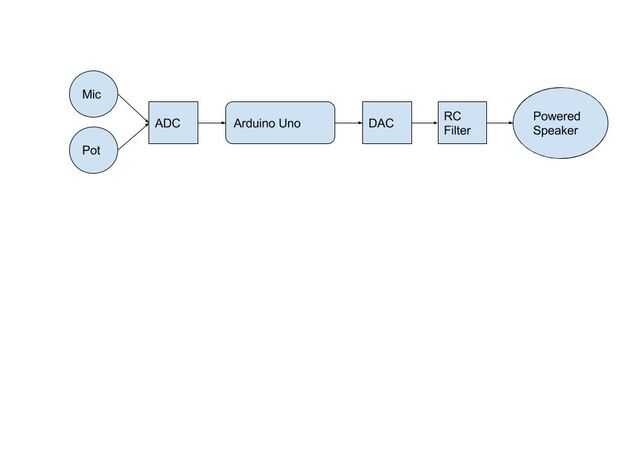

El diagrama de arriba muestra el funcionamiento general del escudo de cambiador de voz.
Arduino utiliza SPI para leer datos desde el micrófono y el potenciómetro (SPI es un protocolo de alta velocidad por lo tanto más capaz de procesamiento de audio).
El Arduino luego manipula los datos de audio mezclando con una onda senoidal.
Los datos de audio modificados se envían entonces a la DAC sobre SPI. El DAC salida una señal analógica de audio que pasa a través de un filtro RC (RC se encuentra resistencia y el condensador, por cierto) que filtra el ruido.
Finalmente la señal es enviada a un altavoz. La señal no es suficientemente fuerte como para conducir un altavoz directamente, así que necesitarás un altavoz que tiene un amplificador integrado, como el popular "MP3 altavoces portátiles" que se le conecte un teléfono o tablet.
