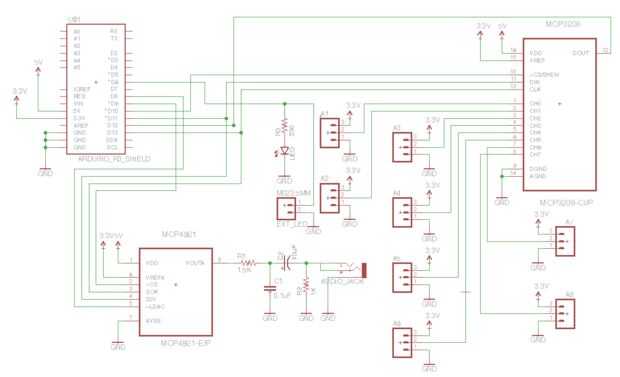

Paso 2: esquemático
A primera vista, el esquema parece complejo, pero que es sobre todo debido a todas las cabeceras que son explotadas como formas convenientes para fijar entradas para el ADC.
En realidad hay sólo tres áreas principales de interés:
1. Arduino a ADC
El ADC (MPC3208) está conectado a la Arduno vía SPI (Arduino pines 13, 12, 11). PIN 10 se utiliza para el esclavo que seleccione.
Nota que VREF está conectado a 3, 3V y la VDD está conectado a 5V.
2. Arduino a DAC
El DAC (MPC4921) también está conectado a la Arduno vía SPI (Arduino pines 13, 12, 11). PIN 9 se utiliza para el esclavo que seleccione. La DAC también tiene una conexión adicional para un cierre de MCAI que se conencted a 8 Pin en el Arduino.
Como con el ADC, VREF conectado a 3.3V y VDD es conectado a 5V.
3. paso alto y paso bajo filtro
La salida de la CAD MCP4921 pasa a través de un paso bajo y un filtro de paso alto para eliminar algo de ruido, antes de conectar a la toma de audio.
El archivo completo pdf (en formato Eagle PCB) está disponible aquí.
