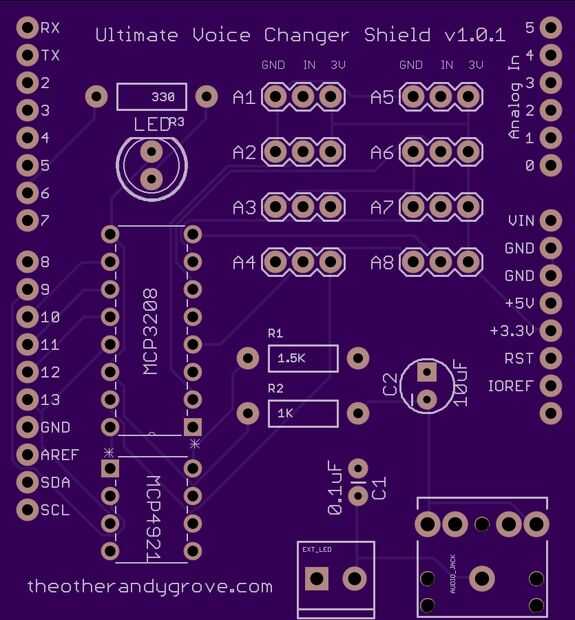

Paso 3: Diseño
Elegí este diseño en un esfuerzo por mantener la comunicación SPI ocurre en la ruta más corta posible, ya que es de alta frecuencia y puede causar la interfaz con el circuito de audio.
Los filtros paso bajo y paso alto (todos los condensadores y resistencias) se mantienen juntos, cerca de la toma de audio.
Hay un montón de encabezados explotados para permitir la flexibilidad de usar todas las entradas a la ADC pero hasta ahora sólo he usado dos de ellos (para el micrófono y un potenciómetro).
Puede descargar el esquema de pensión completa (en formato Eagle PCB) aquí.
