Paso 2: Montar y usar

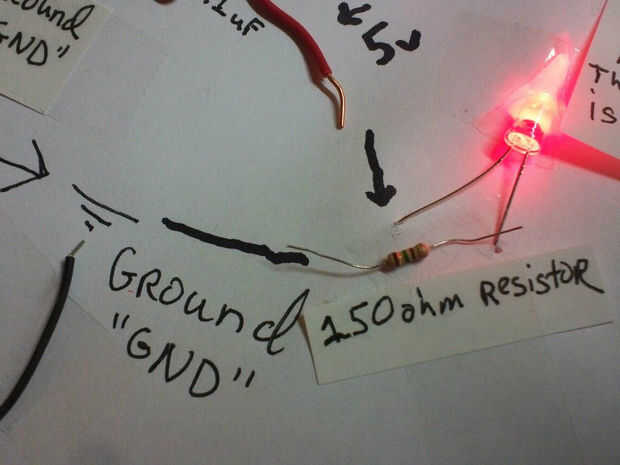

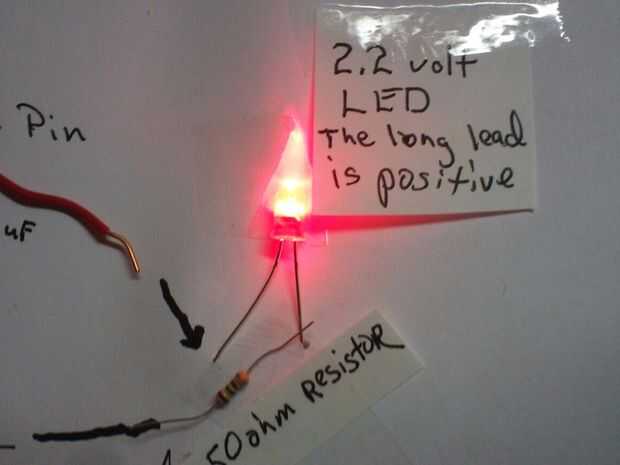

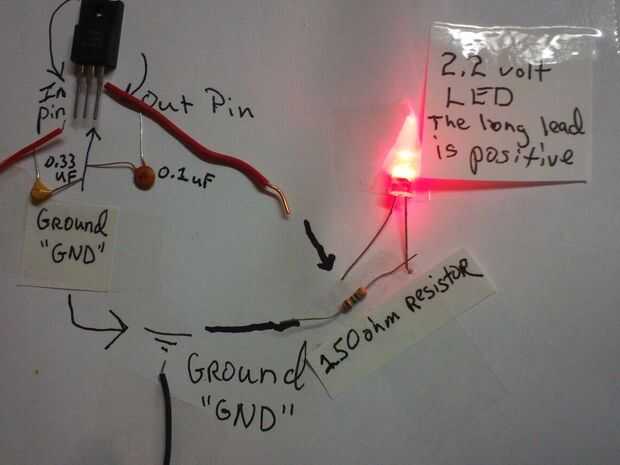

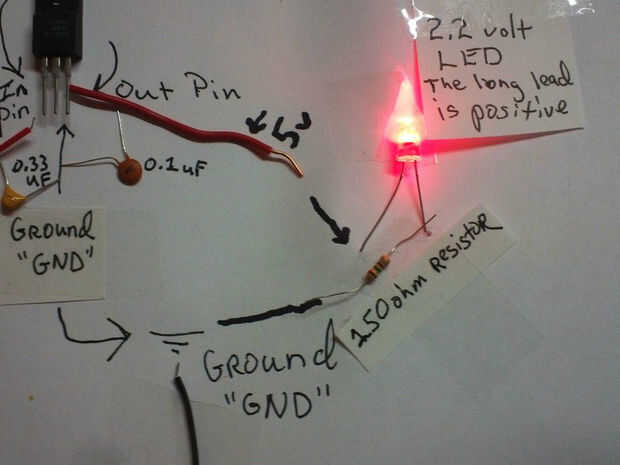

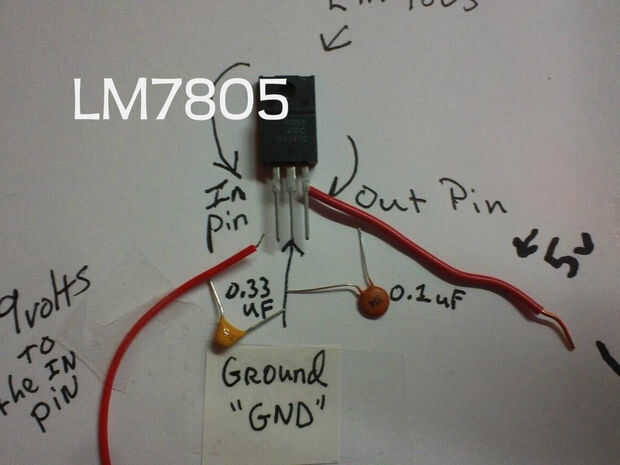

No creo que ninguna otra explicación se necesita en este momento. Pero por si acaso. El positivo de la batería va al pin izquierdo (entrada) en el LM7805. Conecte un cable de la 0. 33uF a la clavija de entrada y el otro cable a tierra. El pin de salida (derecha del pin en el LM7805) será tu fuente de 5 voltios. Lugar la 0.1uF condensador entre el pin de salida y la tierra. En el ejemplo estoy utilizando un LED como mi carga de 5 voltios. Se puede utilizar cualquier dispositivo de 5 voltios es necesario utilizar. Hay una cosa llamada "Valor de abandono", que significa el LM7805 se convertirá en inestable en aproximadamente 2,5 voltios por encima de 5 voltios en el pin de entrada. En otras palabras si aplicas 7,5 voltios o menos a la entrada del pin le no pueden obtener 5 voltios de la salida. Una cosa más gustaría mencionar. Puede aplicar más de 9 voltios a la entrada de pin. Pero (de la Wiki) la potencia total (voltaje por corriente) va en el 7805 será más que la potencia de salida proporcionada. La diferencia es disipada como calor. Esto significa ambos que para algunas aplicaciones debe proporcionarse un disipador de calor adecuado y también que una parte (a menudo substancial) de la energía de entrada se pierde durante el proceso, haciéndolas menos eficientes que algunos otros tipos de fuentes de alimentación.
Espero que esto ayuda a todos los que necesitan esta información. Preguntas son bienvenidas.
