Paso 2: simulación en 3D
Después del un estudio de modelado 3D simulación (Análisis por elementos finitos - FEA) se llevó a cabo con el fin de analizar el modelo 3D y la comprensión de las secciones del modelo que debe ser reforzada.

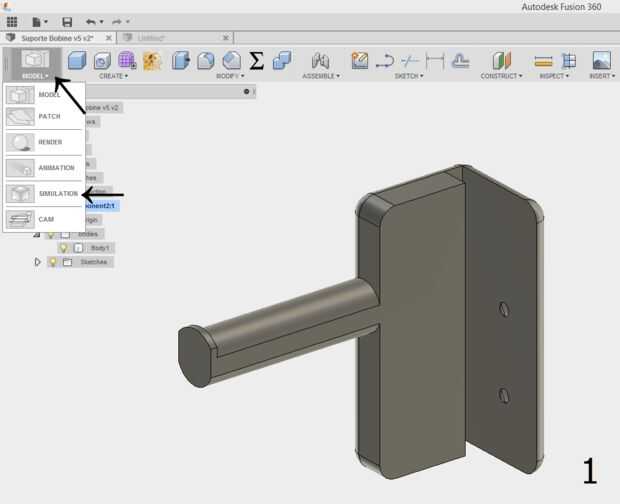

(1) en 360 fusión que necesitamos cambiar de modelo en el espacio de trabajo de simulación .

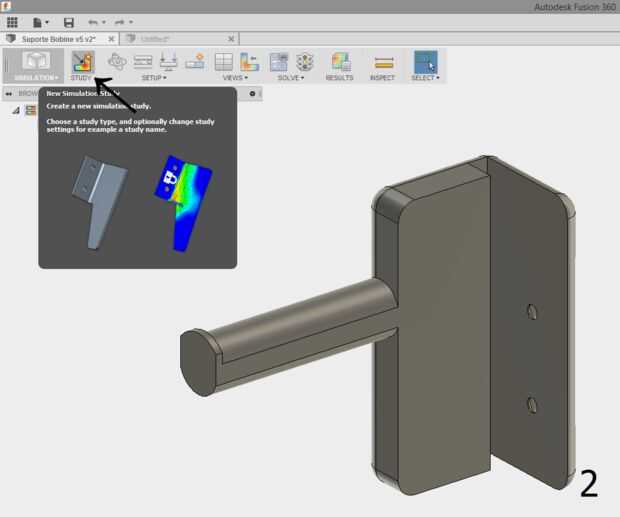

(2) crean un nuevo estudio.

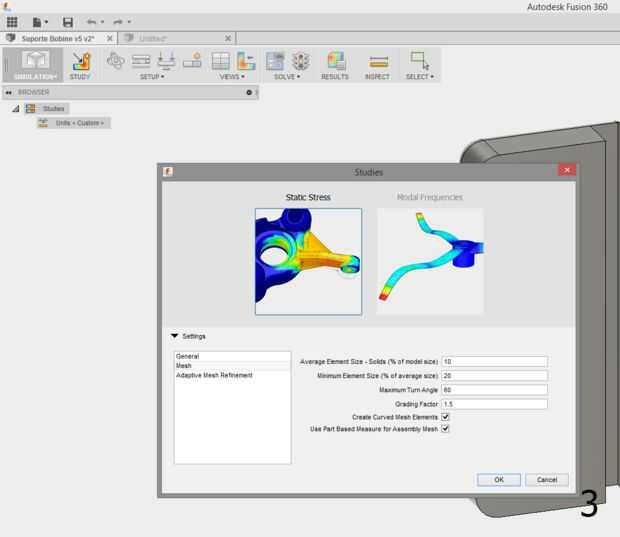

(3) elegir Estrés estáticoy compruebe:
- Configuración
- Malla
- Crear elementos de acoplamiento curvado
- Uso parte base medida para malla de ensamble
- Malla
Para proceder con una simulación FEA que necesitamos definir tres atributos principales en nuestro estudio:

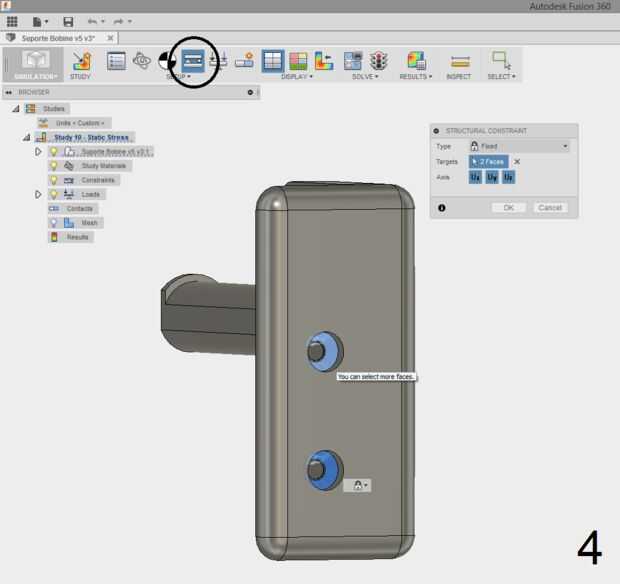

(4) Restricción estructural - en este caso será los chaflanes en los agujeros
- Tipo: fija
- Eje: Ux Uy Uz

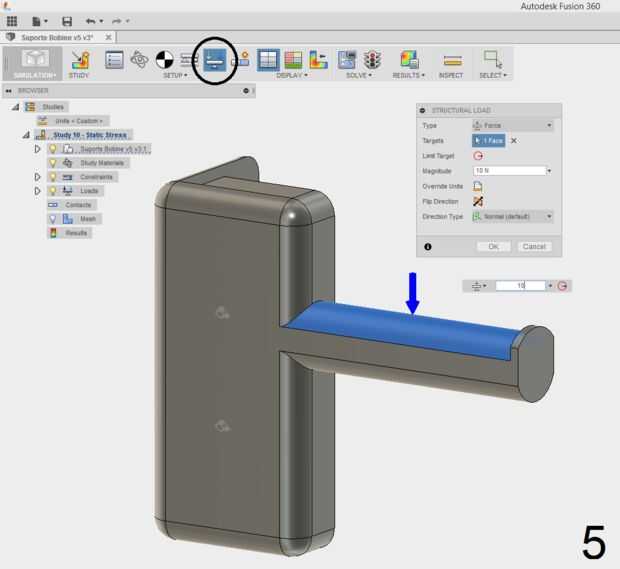

(5) Carga estructural - 10N (1 Kg - puesto que la bobina del filamento tiene 0.75 kg)
Seleccione la sección donde se aplicará la fuerza
- Tipo: fuerza
- Objetivos: 1 cara
- Magnitud: 10N

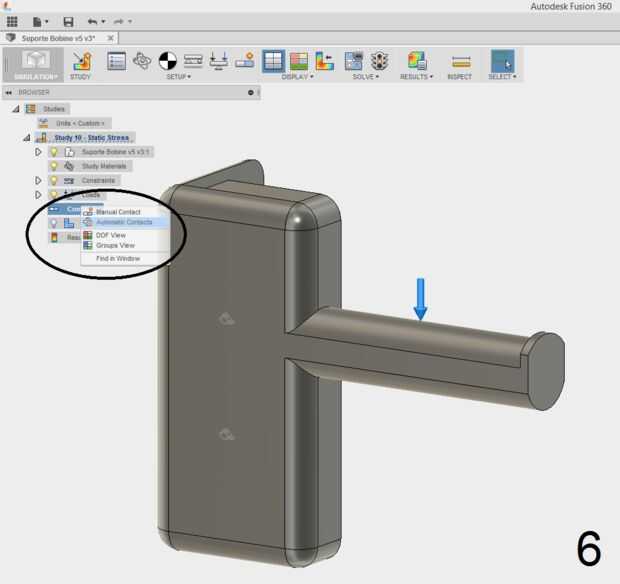

(6) Contactos
- contactos automáticos
(7) para confirmar si todo está bien, ver el color del icono de tráfico, si es luz verde significa que no hay problemas encontrados, ahora usted será capaz de ejecutar la simulación basada en la configuración que ha seleccionado, simplemente haga clic en el icono tráfico.

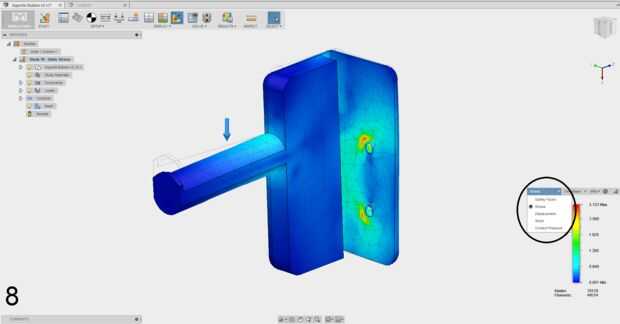

(8) la vista predeterminada de la simulación es el Factor de seguridad, vamos a cambiar al estrés y analizar las regiones más afectadas por la fuerza aplicada.

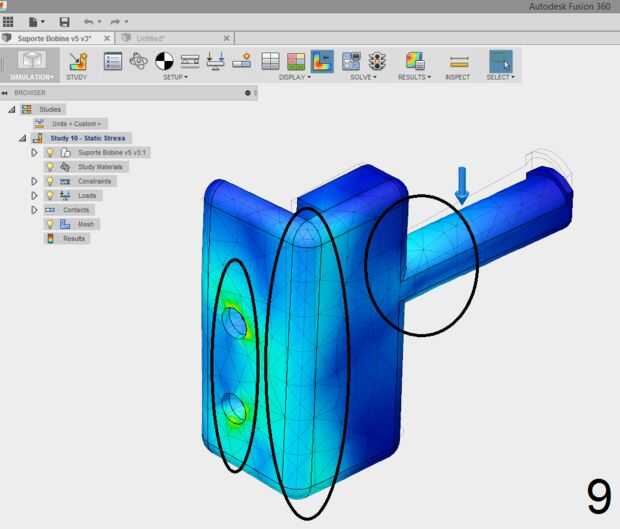

(9) como podemos ver hay tres regiones principales que están más estresadas, son las regiones que deben reforzarse.
