Paso 3: Dividir el modelo en 3D
En este paso, voy a mostrar cómo preparar el modelo 3D en 360 de fusión a rebanar en S3r y S3D para permitir a las regiones específicas tener más fuerza.
Después de identificar las regiones específicas, necesitamos dividir el modelo 3D final en varias partes.

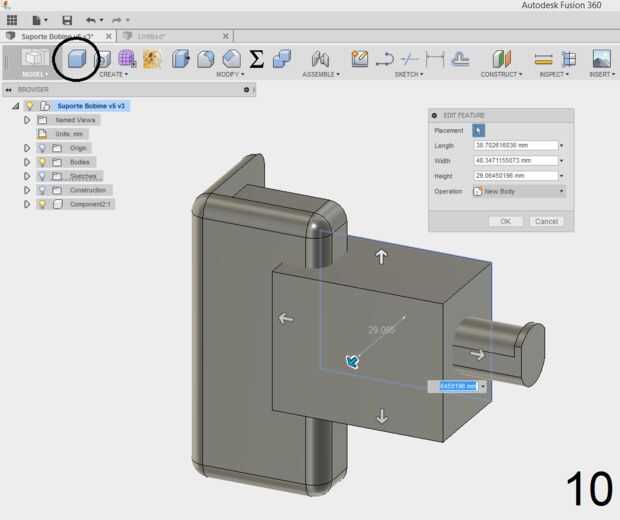

(10) crear una caja que intersecta la región tensionada.

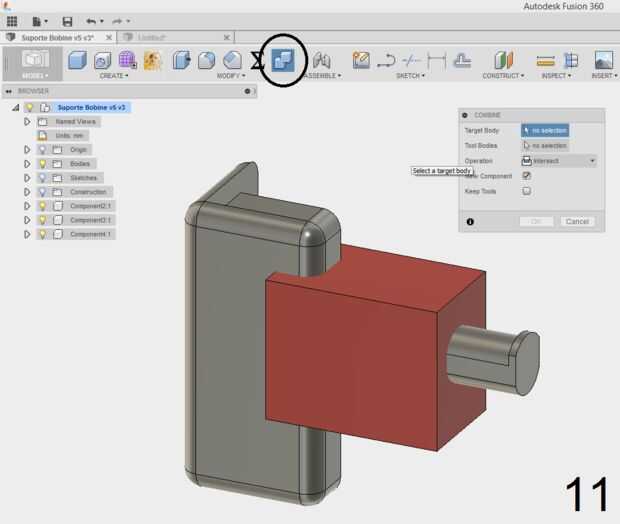

(11) Combinar la caja con la parte principal.
- Blanco cuerpo: parte principal
- Herramienta de cuerpos: nueva caja
- Operación: se cruzan
- Nuevo componente: comprobar
- Mantener herramientas: desmarque

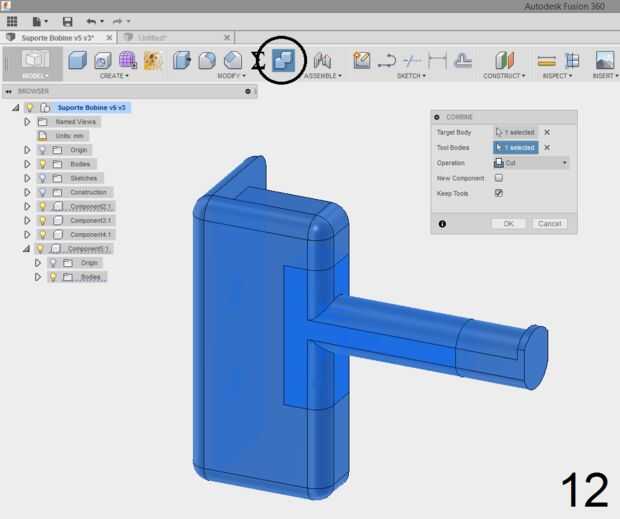

(12) Se combinan otra vez el nuevo cuerpo con la parte principal, esta vez que vamos a hacer una operación de corte.
- Blanco cuerpo: parte principal
- Herramienta de cuerpos: nueva caja
- Operación: se cruzan
- Nuevo componente: desmarque
- Mantener herramientas: comprobar
Repetición (10)(11)(12) para las otras regiones.
(13) modelo 3D con las piezas de la fractura.

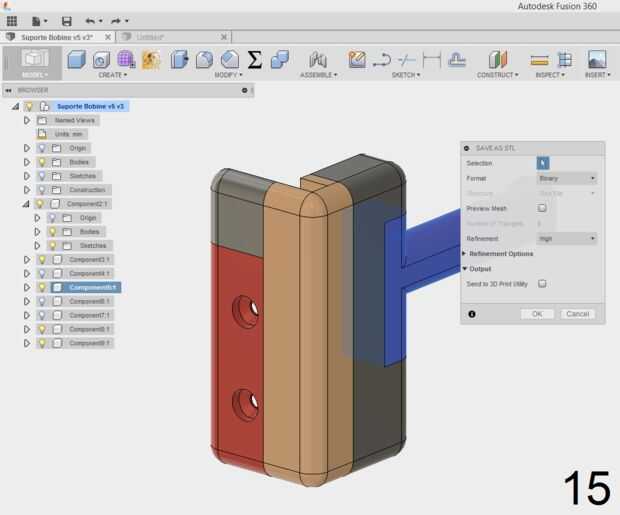

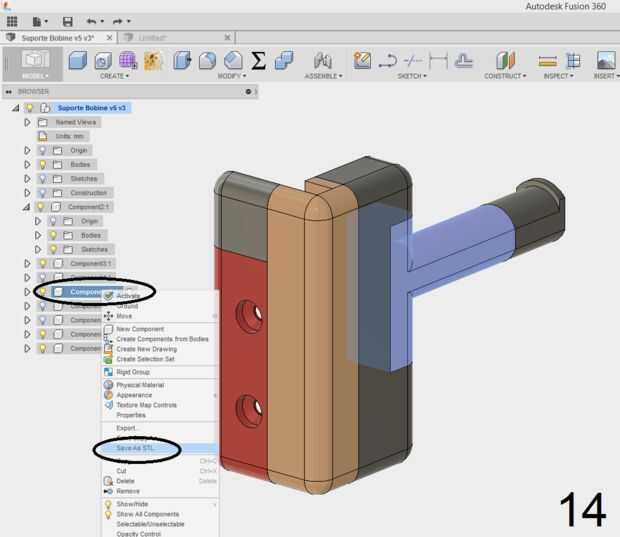

(14)(15) Guarde cada piezas por separado de los cuerpos principales, al final que usted tendrá 3 partes divididas y los principales organismos (o lo que queda de él).
