Paso 1: Ingeniería inversa
Fue fácil rasgar la alimentación de una parte. Sólo tenía un tornillo que mantiene el caso juntos.

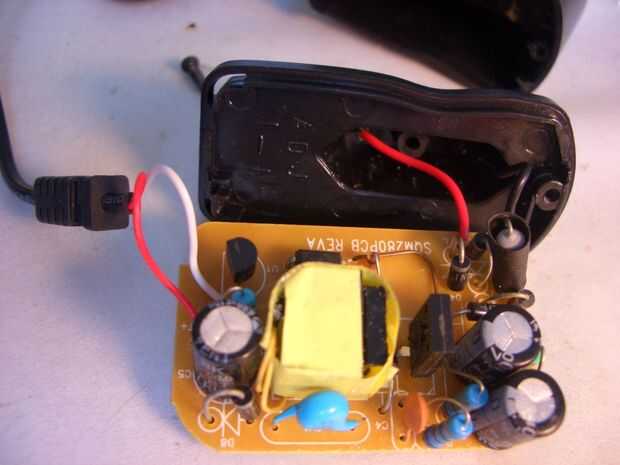

Después de abrir el caso de que un tablero de circuito pequeño cayó hacia fuera... que contiene unas pocas partes.

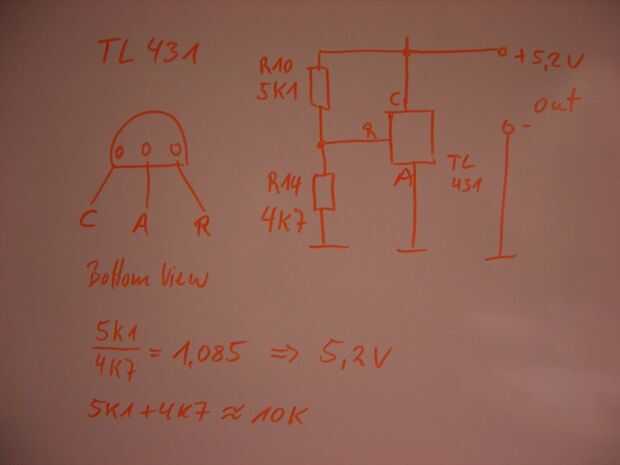

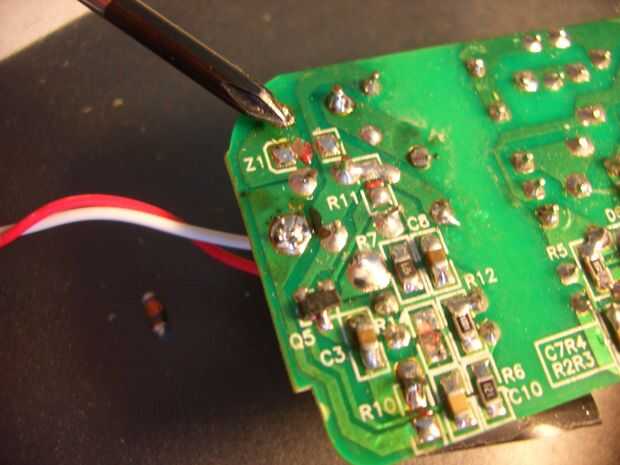

Es una simple fuente de alimentación conmutada. La estabilización de la tensión de salida se realiza mediante un TL431. Se trata de un regulador shunt con una tensión de refence y un pin de entrada para ajustar el voltaje de salida. La hoja de datos de este dispositivo se puede encontrar en internet. Encuentra las resistencias que son responsables de ajustar la tensión de salida. Se denominan R10 y R14 en el pcb. Tomé los valores de ellos y ponerlos en la fórmula de cálculo que está escrita en la hoja de datos.
VO=Vref*(1+R10/R14). Utilizando R10 = 5.1kOhm y R14 = 4.7kOhm el resultado es 5.2V exactamente como está escrito en la fuente de alimentación.
