Cambiar el voltaje de salida de una fuente de alimentación barata (2 / 3 paso)

Paso 2: Cálculo de piezas nuevas y modificando el dispositivo de

quería mantener la suma de R10 y R14 casi igual como lo fue en el circuito original. Eso es alrededor de 10kOhm. Para obtener un valor más alto de la salida que necesitaba modificar las resistencias según la hoja de datos. También debían reemplazar el diodo de zener de protección.
Para el zener de protección he elegido un 10V tipo porque he encontrado en mi colección de partes. Esta tensión protege el condensador de salida.

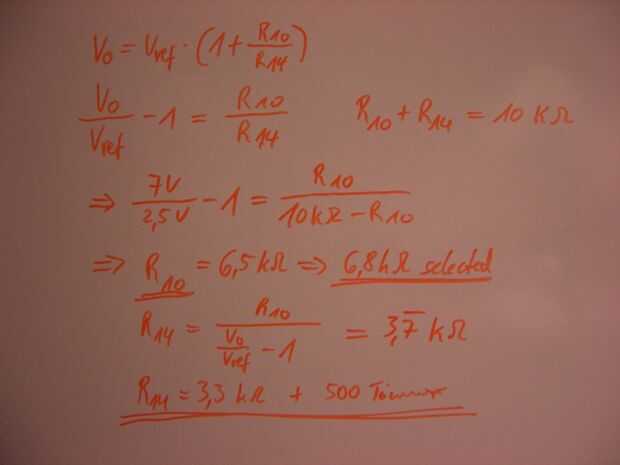

Calcular los nuevos valores de resistencia empezó con R10 utilizando la fórmula del TL431 datos de la hoja y el 10kOhm en mente. La resistencia calculada sería 6.5kOhm. No es un valor de resistencia que es común. He seleccionado un valor de cercano de 6.8kOhm.
Ahora calcula el valor de R14 utilizando el valor elegido para R10. El cálculo conduce a un valor de 3.777kOhm para R14. He elegido un valor de 3.3kOhm y agregó un potenciómetro de 500 ohmios.

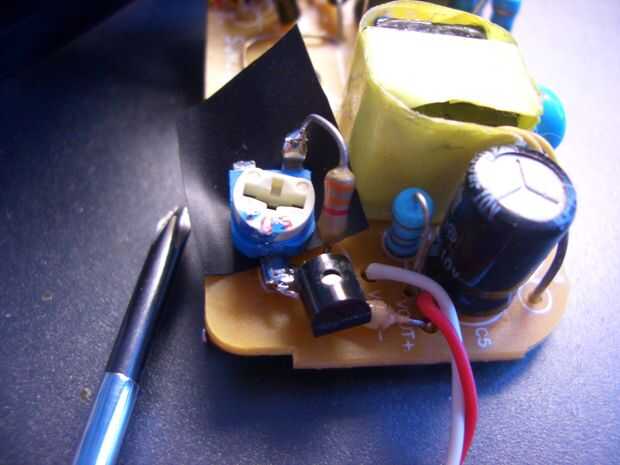

Debido a la tolerancia de los circuitos parece ser una buena idea para insertar un condensador de ajuste para ajustar la tensión de salida.

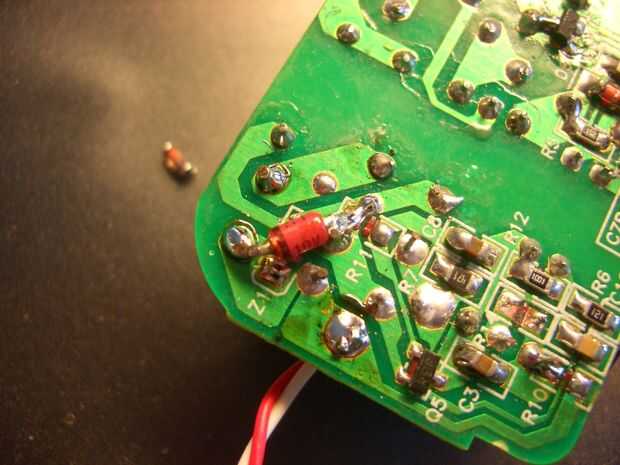

Después de quitar las piezas originales del lado soldado de la pcb añadí las nuevas piezas en el lado de componentes porque no utilizo partes de smd.
