Paso 9: Alambre de entrada de corriente alterna, interruptor de la CA y tierra

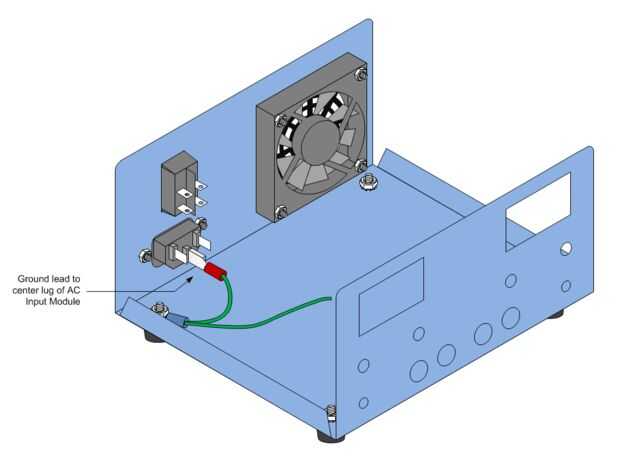

1. Conecte el cable de tierra de desconexión rápida a la zapata del centro del módulo de entrada de AC como se ilustra en el diagrama anterior.

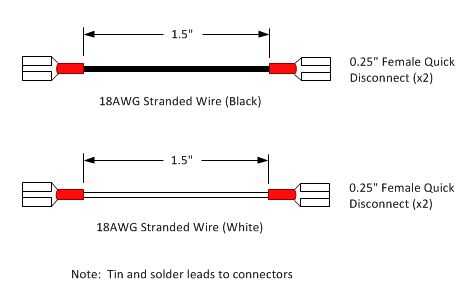

2. corte un trozo de cable de calibre #18 blanco 1.5" de largo y un pedazo de negro #18 AWG alambre 1.5" de largo. Tira y lata 1/4" desde cada extremo del cable.
3. suelde dos 0,25" desconector hembra conectores para el cable negro.
4. suelde dos 0,25" desconector hembra conectores para el cable blanco.
5. Conecte un extremo del cable negro a la patilla izquierda del módulo de entrada de AC. Conecte el otro extremo a la zapata izquierda parte inferior del interruptor de alimentación de CA. Consulte el diagrama de arriba para verificar que el cable negro está conectado correctamente.
6. Conecte un extremo del cable blanco a la oreja derecha del módulo de entrada de AC. Conecte el otro extremo a la zapata derecha inferior del interruptor de alimentación de CA. Consulte el diagrama de arriba para verificar que el cable negro está conectado correctamente.
