Paso 11: Instalar interruptores de salida del Panel frontal
1. Retire la tuerca hexagonal exterior, arandela de fijación y arandelas planas el interruptor SPST.
2. Apriete a mano la tuerca hexagonal interior hasta que quede ajustado contra el cuerpo.

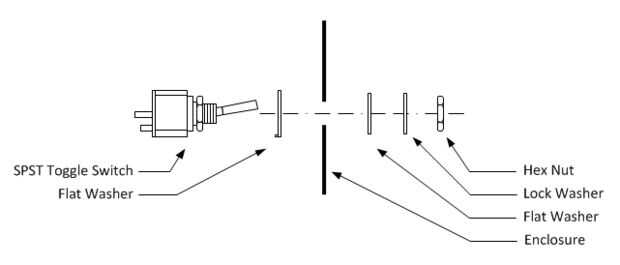

3. Instale a la arandela plana grande con la lengüeta mirando hacia el cuerpo del interruptor como se muestra en el diagrama anterior.
4. Inserte el interruptor SPST en el orificio izquierdo de la parte inferior del frontal.

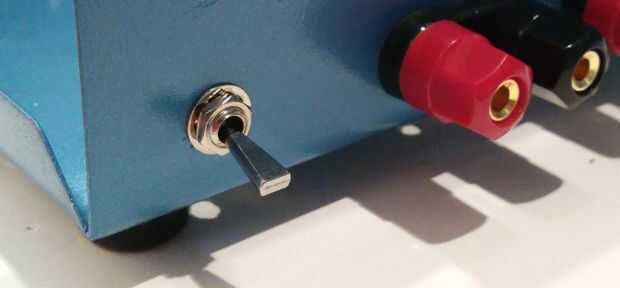

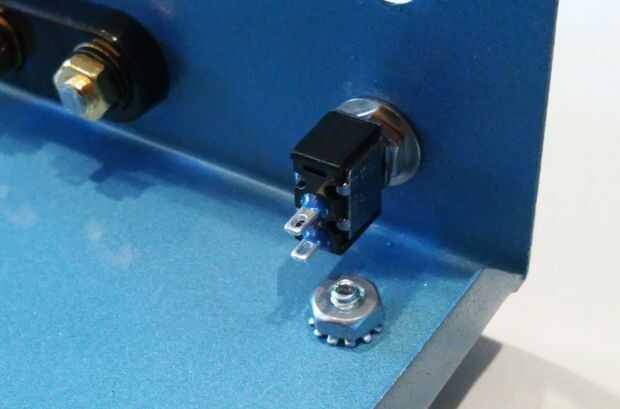

5. orientar el interruptor SPST para que los estirones de la soldadura de dos son los más cercanos a la parte inferior de la caja como se indica en el diagrama y la foto de arriba.
6. Instale a la arandela plana pequeña en el cañón de la palanca en la parte delantera de la caja como se indica en el diagrama anterior.
7. Enrosque la tuerca hexagonal en el cañón de palanca hasta que quede apretado.
8. Mantenga el cuerpo en posición y apriete firmemente la tuerca hexagonal. El cuerpo no debe moverse cuando se acciona el interruptor de palanca. Si lo hace, apriete la tuerca hexagonal hasta que el cuerpo no se mueve.
Repita lo anterior para el conmutador SPST en la parte inferior derecha del panel frontal.
Para referencia, la hoja de datos de interruptor SPST se incluye a continuación.
