Paso 12: Instalación de potenciómetros
1. hilo de rosca de una tuerca hexagonal en dos potenciómetros de 50K ohmios y apriete hasta el tope.

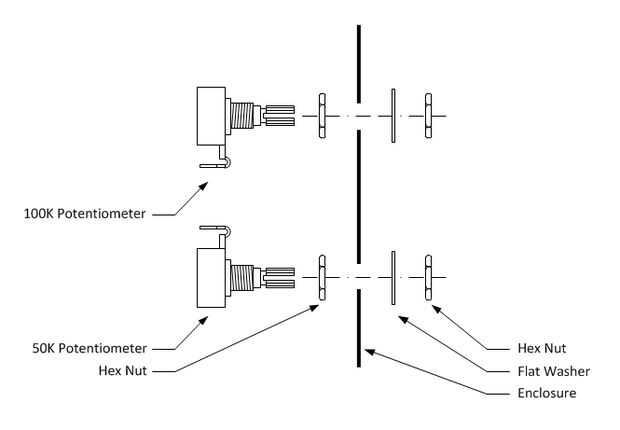

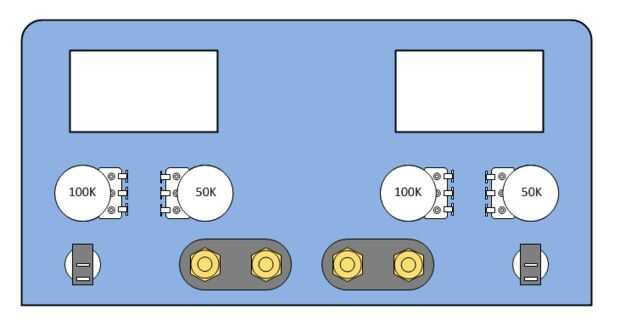

2. Inserte los potenciómetros de 50K ohmios en las posiciones indicadas en el diagrama de arriba.
3. Instale a una arandela plana en los ejes de potenciómetro de 50K ohmios.
4. Enrosque una tuerca hexagonal en los ejes de potenciómetro de 50K Ohm hasta que quede apretado.
5. Sostenga el cuerpo del potenciómetro en la posición indicada en el diagrama de arriba y apriete firmemente la tuerca hexagonal. El cuerpo del potenciómetro no debe moverse cuando el eje está a lo largo de su rango completo de movimiento. Si lo hace, apriete la tuerca hexagonal hasta que el cuerpo del potenciómetro no se mueve.
Repita los pasos anteriores con los potenciómetros de 100K Ohm.
Para referencia, la hoja de datos del potenciómetro se incluye a continuación.
