Paso 16: Coloque separadores de gabinete utilizando los tornillos y las arandelas de aislamiento
El producto IAASR SimCase viene con separadores de 9 y 18 tornillos de máquina que funcione a la perfección con los convertidores DC-DC DROK. Retire estos separadores de la caja para uso con montaje de los convertidores.
Si se utiliza un recinto diferente, los convertidores requerirá ocho #8 hexagonal separadores y 16 tornillos de máquina #8.

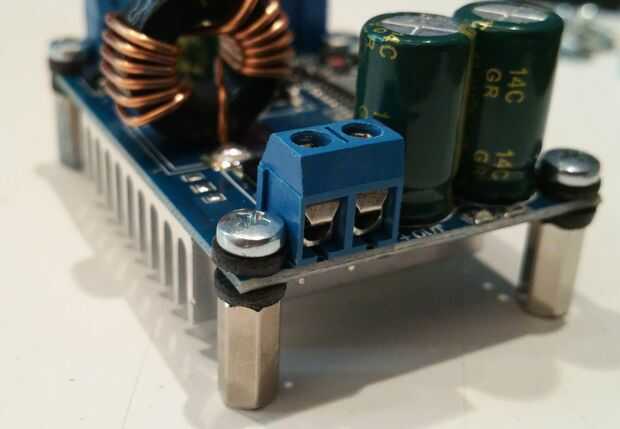

Las arandelas aislantes se utilizan asegurar indicios expuestos sobre los convertidores DC-DC entren en contacto con el recinto y la toma de tierra de seguridad. También añaden cierta altura a los separadores para que haya suficiente espacio para el disipador de calor de PCB.

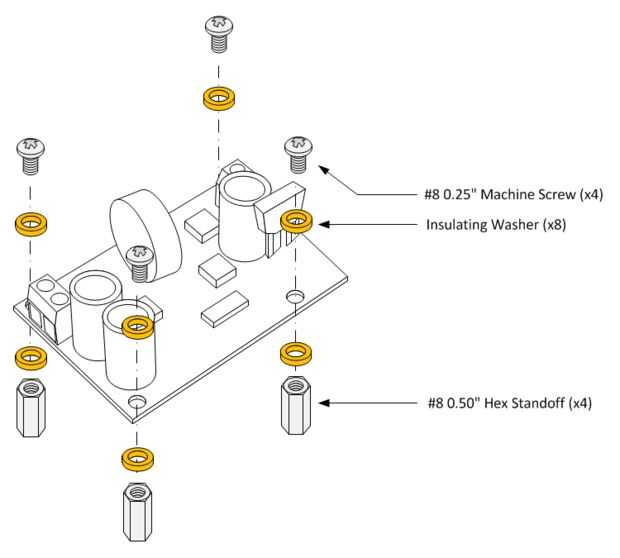

1. Inserte una arandela aislante en un tornillo de máquina #8.
Nota: La lavadora puede ser un ajuste apretado en algunos tornillos. Si la lavadora no se puede instalar fácilmente en el tornillo de máquina, aumenta ligeramente el diámetro de la arandela con un taladro de empuje.
2. Inserte el tornillo y la arandela en un agujero de montaje del convertidor de DC-DC #1.
3. Inserte una arandela aislante en el tornillo de donde sale el lado opuesto de la PCB.
4. Enrosque el cilindro hexagonal en el tornillo hasta que quede apretado.
5. mientras sostiene el cilindro con un par de alicates o una llave ajustable, apriete firmemente el tornillo.
6. Repita los pasos 1 a 5 para lo PCB quedan los agujeros de montaje.
Repita lo anterior para el convertidor de DC-DC #2.
