Paso 19: El panel frontal de alambre las conexiones de alimentación

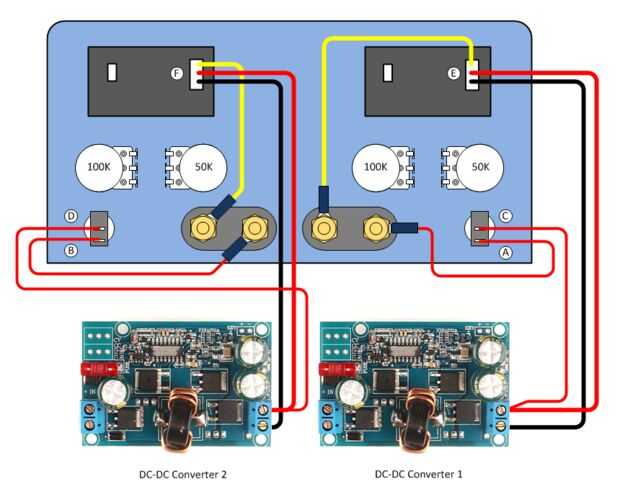

Utilice el diagrama arriba en paralelo con las siguientes instrucciones para completar las conexiones de alimentación de salida en el panel frontal.
1. Quite el perno hexagonal y la arandela de seguridad desde el poste positivo de Unión 1 fuente de energía (rojo).
2. Instale el anillo Terminal de Cable A seguida de la arandela en el poste de Unión 1 fuente de energía positiva (rojo).
3. Enrosque el perno hexagonal en el poste de Unión 1 fuente de energía positivo (rojo) y apriete firmemente. No apriete el perno hexagonal.
4. soldar el extremo libre del Cable A en el pasador inferior del interruptor de potencia de la fuente 1 SPST.
5. Quite el perno hexagonal y la arandela de seguridad desde el puesto de enlace de la fuente de alimentación 2 (rojo) positivo.
6. Instale el anillo Terminal de Cable de B seguida de la arandela de bloqueo en el poste de suministro de alimentación 2 Unión (rojo) positivo.
7. Pase el perno hexagonal en el poste de suministro de alimentación 2 enlace positivo (rojo) y apriete firmemente. No apriete el perno hexagonal.
8. soldar el extremo libre de Cable en el perno inferior del interruptor de potencia de la fuente 2 SPST.
9. soldar un extremo del Cable C al perno superior del interruptor de potencia de la fuente 1 SPST. Pase el otro extremo del Cable C Conector de salida de DC-DC convertidor 1 pero no conecte aún.
10. soldar un extremo del Cable de D para el perno superior del interruptor de potencia de la fuente 2 SPST. Pase el otro extremo del Cable de D al conector de salida de DC-DC convertidor 2 pero no conecte aún.
11. Retire el perno hexagonal y la arandela de cerradura del poste de Unión 1 fuente de poder (negro) negativo.
12. Instale la Terminal anillo de Cable E seguida de la arandela en el poste de Unión 1 fuente de poder (negro) negativo.
13. Pase el perno hexagonal en el poste de Unión 1 fuente de poder negativa (negro) y apriete firmemente. No apriete el perno hexagonal.
14. Quite el perno hexagonal y la arandela de seguridad desde el puesto de enlace de la fuente de alimentación 2 (negro) negativo.
15. Instale el Terminal de anillo del Cable F seguida de la arandela en el poste de suministro de alimentación 2 enlace (negro) negativo.
16. Pase el perno hexagonal en el poste de suministro de alimentación 2 vinculante negativo (negro) y apriete firmemente. No apriete el perno hexagonal.
17. Conecte el conector de 3 polos del Cable E en poder suministrar 1 módulo de la pantalla.
18. Conecte el conector de 3 pines del Cable F en módulo de visualización de la fuente de alimentación 2.
19. Inserte el cable rojo del Cable E y el rojo C Cable de alambre en la posición de DC-DC convertidor 1 salida bornes positivo (+) y apriete firmemente el tornillo del bloque de terminal. No apriete excesivamente el tornillo del bloque de terminal.
20. el negro alambre de Cable en el bloque de terminales de salida de DC-DC convertidor 1 negativa (-) posición y apriete firmemente el tornillo del bloque de terminal. No apriete excesivamente el tornillo del bloque de terminal.
21. Insertar el cable rojo del Cable F y el rojo D Cable de alambre en la posición de DC-DC convertidor 2 salida bornes positivo (+) y apriete firmemente el tornillo del bloque de terminal. No apriete excesivamente el tornillo del bloque de terminal.
22. el negro alambre de Cable de F en el bloque de terminales de salida de DC-DC convertidor 2 negativo (-) posición y apriete firmemente el tornillo del bloque de terminal. No apriete excesivamente el tornillo del bloque de terminal.
