Paso 20: Wire los potenciómetros de panel frontal
Utilice los diagramas arriba en paralelo con las siguientes instrucciones para completar las conexiones del potenciómetro en el panel frontal.

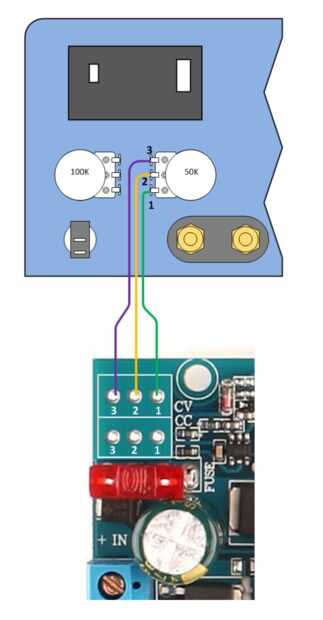

1. soldadura CV lleva de DC-DC convertidor 1 a la tensión de 50K ajustar el potenciómetro. La soldadura de pernos de 1 a 3 en el PCB del convertidor DC-DC a los pines 1 a 3 sobre el potenciómetro como se ilustra arriba.

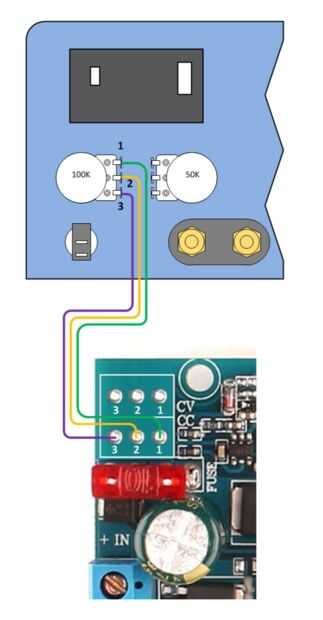

2. soldadura CC conduce de DC-DC convertidor 1 a la 100K actual ajuste potenciómetro. La soldadura de pernos de 1 a 3 en el PCB del convertidor DC-DC a los pines 1 a 3 sobre el potenciómetro como se ilustra arriba.

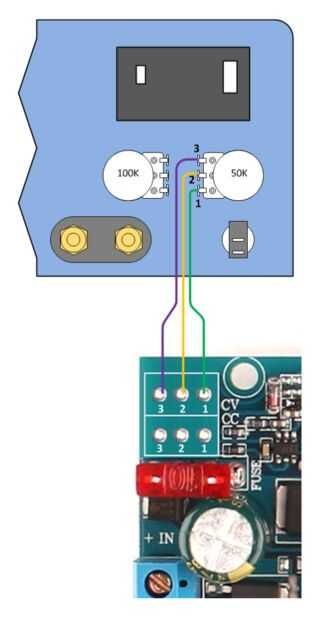

3. el CV lleva de DC-DC convertidor 2 a la tensión de 50K de soldadura ajuste potenciómetro. La soldadura de pernos de 1 a 3 en el PCB del convertidor DC-DC a los pines 1 a 3 sobre el potenciómetro como se ilustra arriba.
4. soldadura CC conduce de DC-DC convertidor 2 a la K 100 actual ajuste potenciómetro. La soldadura de pernos de 1 a 3 en el PCB del convertidor DC-DC a los pines 1 a 3 sobre el potenciómetro como se ilustra arriba.
