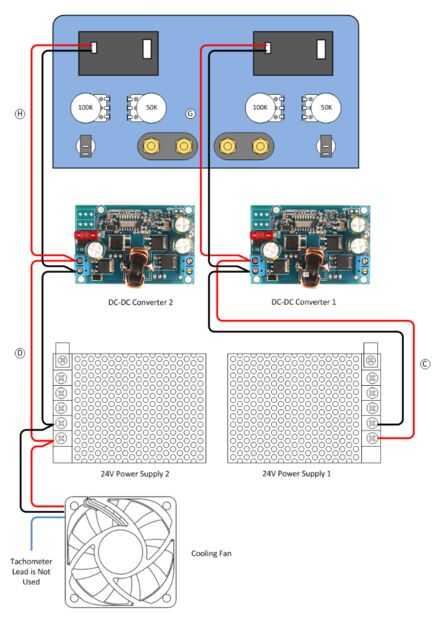

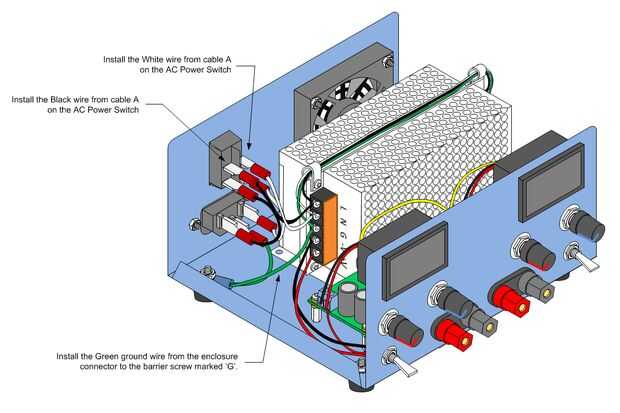

Paso 24: Completar el cableado de las fuentes de alimentación de 24V
1. Enchufe los conectores de 2 pines G y H del paso 18 en el V / muestra.
2. Conecte el cable C en el paso 22 de 24V poder suministrar 1 a DC-DC convertidor 1. El cable rojo se conecta al borne de tornillo 'En +' del convertidor DC-DC como se muestra en el diagrama anterior. El cable negro se conecta a la 'IN-' bornes del convertidor DC-DC como se muestra en el diagrama anterior.
3. Conecte el cable de 2 pines C DC-DC convertidor 1. El cable rojo se conecta al borne de tornillo 'En +' del convertidor DC-DC como se muestra en el diagrama anterior. El cable negro se conecta a la 'IN-' bornes del convertidor DC-DC como se muestra en el diagrama anterior.
4. Conecte el cable D 22 de paso de suministro de alimentación de 24V 2 DC-DC convertidor 2. El cable rojo se conecta al borne de tornillo 'En +' del convertidor DC-DC como se muestra en el diagrama anterior. El cable negro se conecta a la 'IN-' bornes del convertidor DC-DC como se muestra en el diagrama anterior.
5. Conecte el cable de 2 polos D al convertidor DC-DC 2. El cable rojo se conecta al borne de tornillo 'En +' del convertidor DC-DC como se muestra en el diagrama anterior. El cable negro se conecta a la 'IN-' bornes del convertidor DC-DC como se muestra en el diagrama anterior.
6. Conecte el cable del ventilador de refrigeración para suministro de alimentación de 24V 2 como se muestra en el diagrama anterior. El cable rojo se conecta al tornillo de barrera marcado '+ V' en el suministro de alimentación de 24V 2. El cable negro se conecta a la '-V' tornillo de barrera en el suministro de alimentación de 24V 2. No se utiliza el cable de tacómetro de enfriamiento ventilador azul.

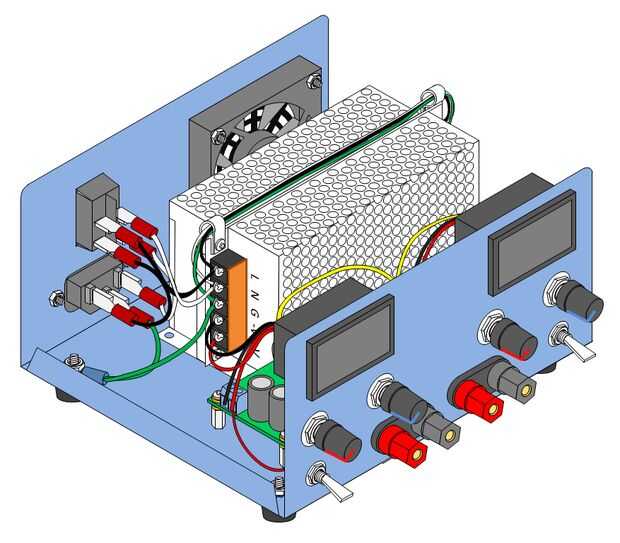

7. Asegure las fuentes de alimentación de 24V para el recinto con cuatro #8 tornillos, arandelas y tuercas.
7. Vestido de todos los cables y asegúrelos con abrazaderas.
