Paso 27: Energía-en prueba
1. Verifique que la parte trasera interruptor de alimentación de CA está en la posición Off.
2. comprobar que el panel frontal que salida SPST interruptores en Off (hacia abajo).
3. verificar que los controles de voltaje y la corriente del panel frontal se giran completamente hacia la derecha.
3. Enchufe el cable de alimentación alimentación en un tomacorriente de CA.
4. Encienda el interruptor de alimentación de CA
El interruptor de alimentación de CA se iluminará. Si no se ilumina, verifique que el tomacorriente está energizado y que el cable de alimentación está enchufado completamente las salidas en ambos extremos. SI EL INTERRUPTOR DE ALIMENTACIÓN DE CA NO SE ENCIENDE, DESENCHUFE EL CABLE ELÉCTRICO DEL TOMACORRIENTE.
5. el ventilador de enfriamiento se encenderá y el panel frontal V / muestra voluntad de iluminar. Si el ventilador de enfriamiento o V / muestra no enciende, apague el interruptor de alimentación de CA y desconecte el cordón eléctrico del tomacorriente. Retire la tapa y compruebe que el ventilador o el cableado de la pantalla es correcto. Si el ventilador o el cableado de la pantalla es correcto, póngase en contacto con el ventilador o representante para obtener instrucciones de pantalla.
6. el panel frontal V / muestra debe indicar aproximadamente 1.00V y 1.50V para la tensión de salida y 0.00A para la corriente de salida. Si la V / visualizar indica aproximadamente 20V con los controles de voltaje completamente en sentido antihorario, apague el interruptor de alimentación de CA y desconecte el cordón eléctrico del tomacorriente. Retire la tapa y compruebe que el cableado del potenciómetro de tensión es correcto. Si el cableado del potenciómetro es correcto, póngase en contacto con el representante de convertidor DC-DC para obtener más instrucciones.
7. Gire el control de voltaje de alimentación de la fuente 1 (lado izquierdo) hacia la derecha. El V / visualizar debe mostrar el aumento de la tensión de salida como el control es dado vuelta hacia la derecha y disminución cuando el control se gira en sentido antihorario. Si la V / visualizar no varían en valor mientras se gira el control de voltaje, apague el interruptor de alimentación de CA y desconecte el cordón eléctrico del tomacorriente. Retire la tapa y compruebe que el cableado del potenciómetro de tensión es correcto. Si el cableado del potenciómetro es correcto, póngase en contacto con el representante de convertidor DC-DC para obtener más instrucciones.
8. Gire el control de voltaje de suministro de alimentación 2 (lado derecho) hacia la derecha. El V / visualizar debe mostrar el aumento de la tensión de salida como el control es dado vuelta hacia la derecha y disminución cuando el control se gira en sentido antihorario. Si la V / visualizar no varían en valor mientras se gira el control de voltaje, apague el interruptor de alimentación de CA y desconecte el cordón eléctrico del tomacorriente. Retire la tapa y compruebe que el cableado del potenciómetro de tensión es correcto. Si el cableado del potenciómetro es correcto, póngase en contacto con el representante de convertidor DC-DC para obtener más instrucciones.
Pruebas de carga opcional
9. Gire todos los voltaje de panel frontal y controles de corriente totalmente hacia la derecha.
10. verificar que ambos salida SPST interruptores están en Off (hacia abajo).
10. montar un 10 ohmios, 20W resistencia entre el positivo (rojo) y negativo (negro) salida vinculante puestos de alimentación de la fuente 1 (lado izquierdo).
11. Mueva la salida de energía de la fuente 1 SPST switch a la posición ON.
12. el V / visualizar debe mostrar una salida actual de aproximadamente 0.10A
13. tapa la salida de energía de la fuente 1 SPST switch a la posición OFF.
14. Gire el control de voltaje hasta el V / visualiza 10V.
15. tapa la salida de energía de la fuente 1 SPST switch a la posición ON.
16. el V exhibición deberá indicar una tensión de salida menor y entre 0.10A y 0.20A.
17. lentamente gire el control actual hasta el V / visualizar Lee 10V y aproximadamente 1.00A.
18. Mueva el interruptor de alimentación de energía de la fuente 1 salida SPST en la posición OFF.
19. retirar lo 10 ohmios, resistencia 20W desde el puesto de enlace de salida de potencia de la fuente 1.
20. Coloque un 10 ohmios, 20W resistencia entre el positivo (rojo) y negativo (negro) salida vinculante puestos de suministro de alimentación 2 (lado derecho).
21. Repita los pasos 11 al 19 para el suministro de alimentación 2.
22. Apague el interruptor de alimentación de CA y desconecte el cable de alimentación de CA del tomacorriente de pared.

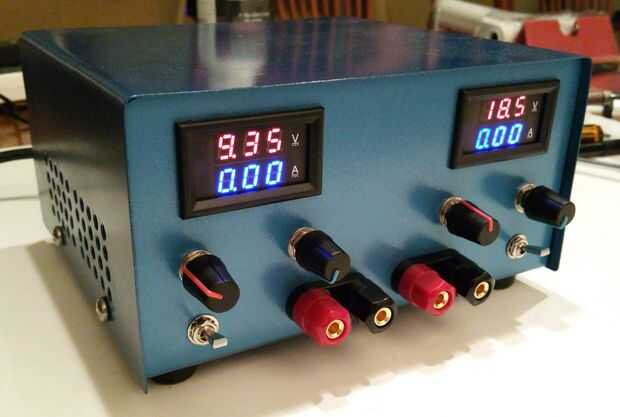

El Dual Switched-Mode Power Supply está listo para usar.
