Paso 4: Preparar el recinto

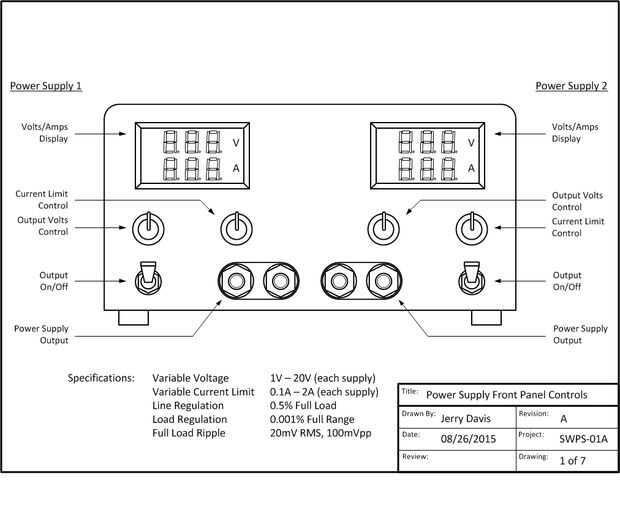

El proyecto de suministro de energía se describe en este artículo requiere un gabinete con las siguientes dimensiones mínimas:
7" ancho x 3.5" alto x 6" profundo
Aunque el recinto puede construirse de cualquier material rígido (plástico, aluminio, etc.) Recomiendo usar un material que puede proporcionar alguna protección EMI y AC protección falla a tierra. En este diseño he utilizado una caja de acero pintada de IAASR que tenía los orificios de corte y entrada de corriente alterna, interruptor de la CA y ventilador ya instalado. Quité los componentes para fines de ilustración que muestra el producto está montado completamente.

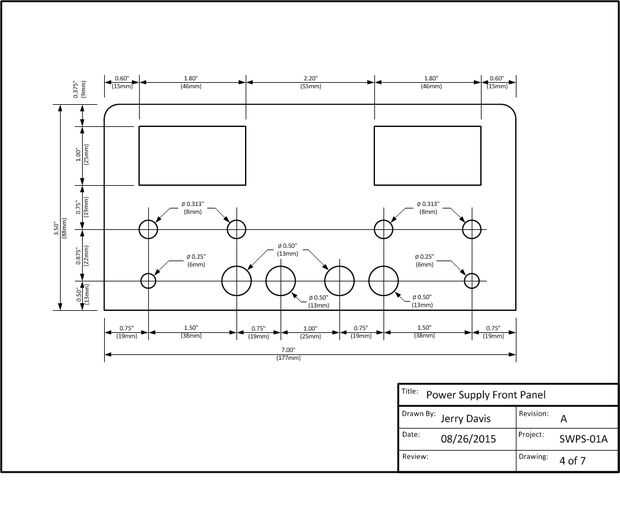

Coloca por debajo de los planos de taller detallados necesarios para fabricar la parte delantera de la caja, la espalda y paneles inferiores.
Los dibujos son a gran escala y pueden utilizarse como una plantilla para transferir los diseños a la caja. Cuando los agujeros del corte, recomiendo proteger los paneles con dos capas de cinta de pintor para evitar marcas de arañazos y herramienta accidental de estropear el acabado.
Si se usa una taladradora para agujeros redondos, asegúrese de usar un trozo grueso de madera en la parte posterior para evitar flexión/crujidos el panel y funcione como un tope de broca. Aberturas cuadradas se pueden cortar y alisar con una rueda de corte Dremel herramienta. Aberturas curvadas de acero pueden ser ásperas el corte con una Dremel herramienta corte rueda y terminado para arriba con una fresa de carburo de tungsteno.
Si usted compra la caja de SimCase de IAASR puede omitir este paso.
