Paso 5: Instalar los pies caso
1. Retire los pies caso de plástico del paquete y verifique todas las piezas de montaje.

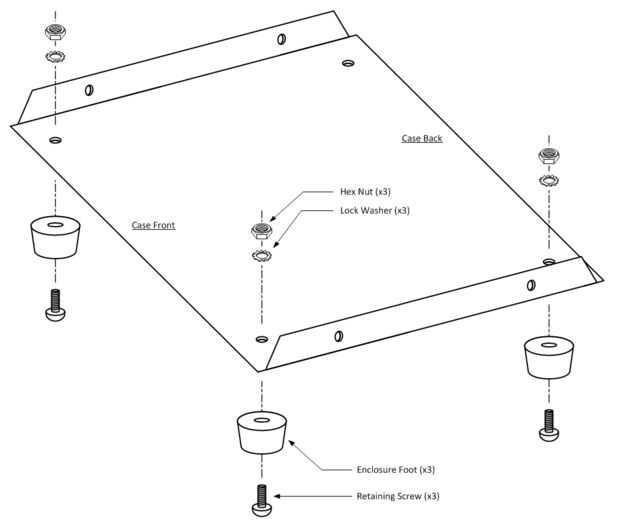

2. Instale tres pies de plástico como se muestra en la ilustración anterior. Lo instale pero el pie trasero izquierdo (junto a la posición de módulo de entrada de AC).

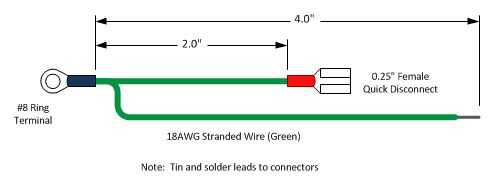

3. corte un pedazo de verde #18 AWG alambre 2" de largo y un pedazo de cable de calibre #18 verde 4" de largo. Tira y lata 1/4" desde cada extremo del cable.
4. Introduzca un extremo de 2" y 4" verde cable #8 Terminal de anillo y soldar los cables al terminal.
5. un 0,25" desconector hembra conector en el extremo libre del alambre 2" verde de la soldadura.

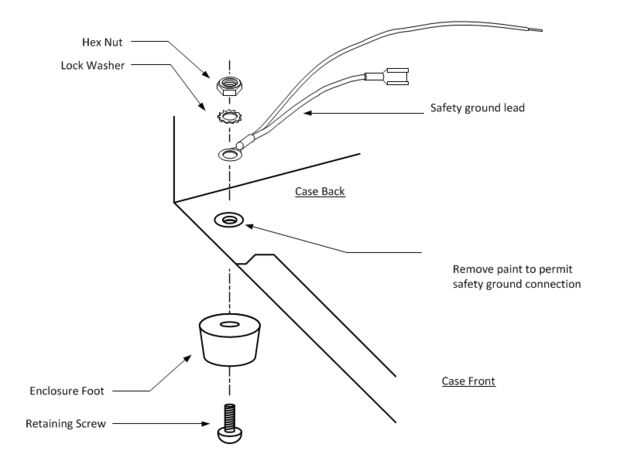

4. raspe la pintura dentro de la caja alrededor del agujero del tornillo de pie para que el anillo de cable de tierra terminal hace contacto metal a metal con el caso.

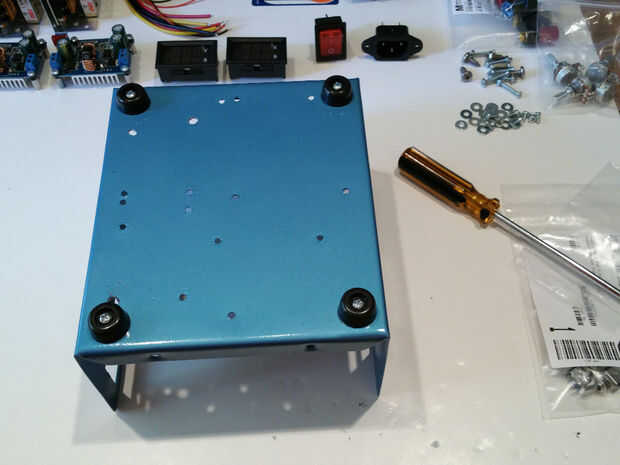

5. instalar el último pie de plástico como se muestra en la ilustración arriba asegurándose de que el cable conector del anillo de la tierra es instalado primero, luego la arandela de seguridad y por último la tuerca hexagonal.
