Paso 7: cableado
El botón principal del Thecus se sienta en el lado izquierdo de la placa base. Hemos unsoldered el interruptor y lo reemplazó con un par de pines, pero recomiendo contra él, porque éste resultó ser una solución bastante frágil. Es más fácil soldar dos cables finos a la parte posterior de la Junta, directamente a los contactos del interruptor original.
Conectar estos al nuevo botón principal en la parte delantera de la 1541 (pondré mina en el orificio del disco pestillo).

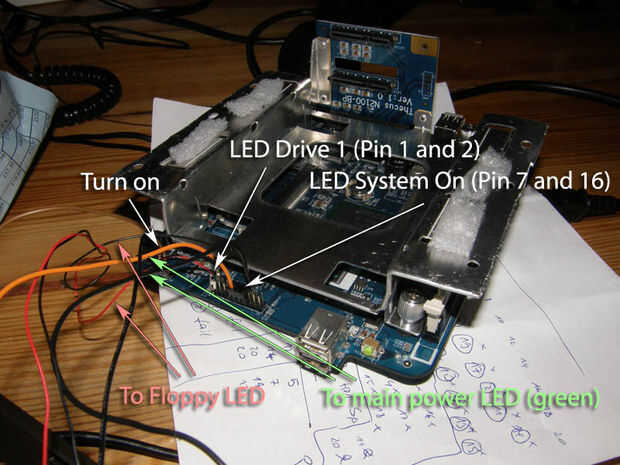

El Thecus tiene unos cuantos LEDs, pero no estoy seguro de que los necesitamos. Puesto que el conjunto de LED de la Thecus está conectado a 20 pines en el frente de la Junta, puede conectar tantos como quieras. (Última vez que miré, corren a 3.7V, así que usted podría utilizar resistencias LEDs pequeños).
Aquí, yo simplemente conecte la alimentación principal LED al pin 7 y 16 (no resistencia necesaria) y el LED del floppy al LED del HD primera. Porque mi cráneo se ejecuta en una configuración RAID 1, ambas unidades se pueden utilizar en paralelo, y un solo LED le dará suficiente retroalimentación visual.
