Paso 3: soldar
Enchufe de lugar en 3ro herramienta de la mano o vice soldadura.

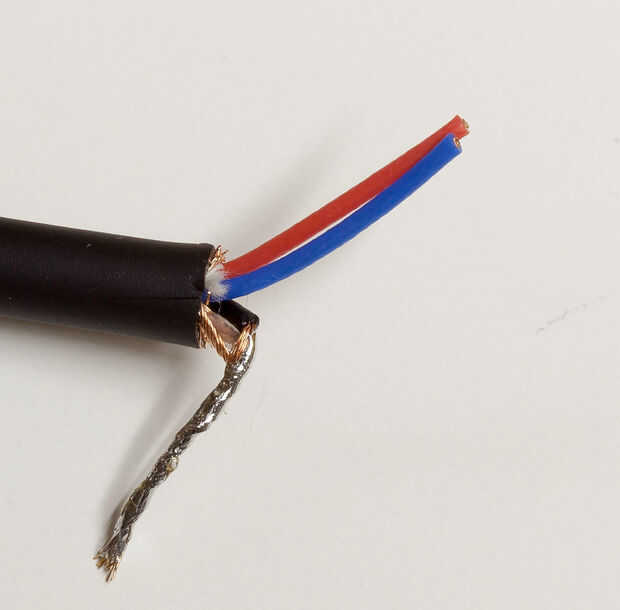

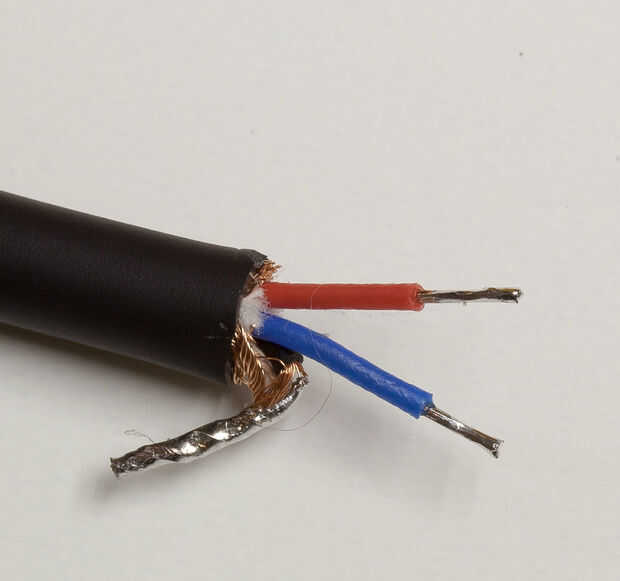

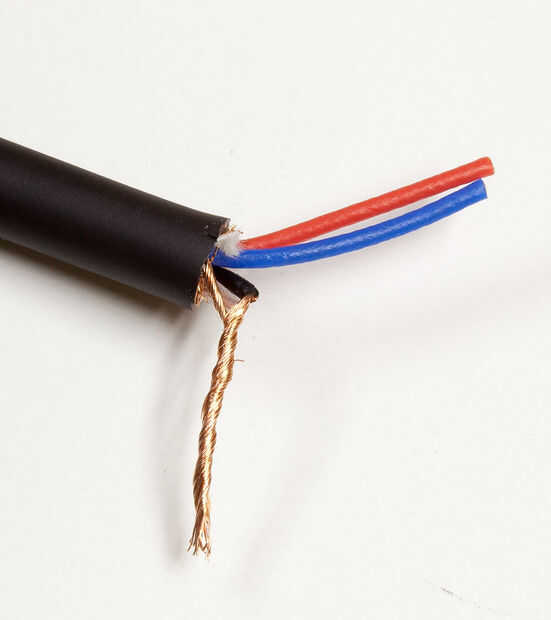

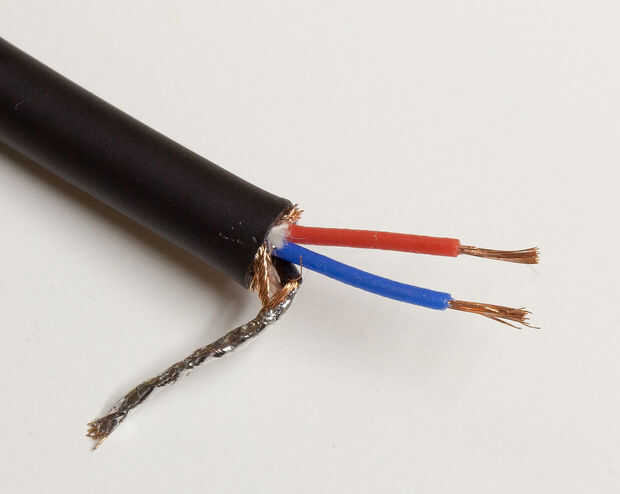

Ahora mide donde corte la faja los cables rojos y azules. Coloque un cable conjunto de enchufe y vea cuánto deben ser estos cables. Dejar cierta holgura. Ahora cortar si es necesario, la tira de aislamiento y de la lata.

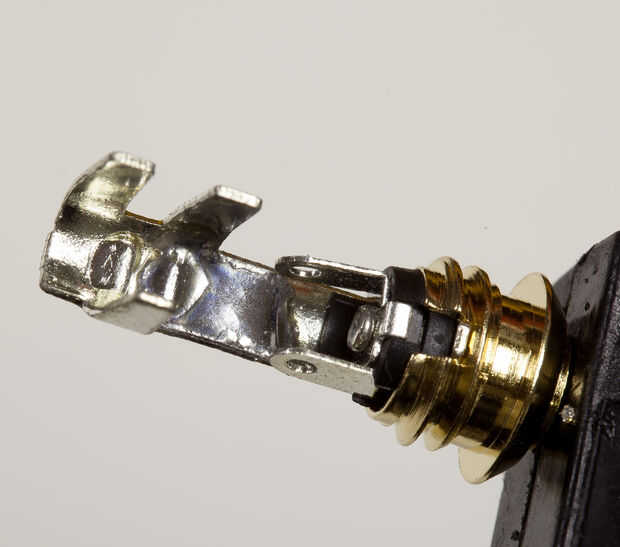

Ahora viene la parte más delicada, para soldar cables de blindaje para el cuerpo, manga de la clavija. Primero derretir algunos soldadura dentro de la manga de la clavija como se muestra en la imagen. Medir cable otra vez y cortar exceso de la protección si es demasiado largo. Soldar cable blindaje para el cuerpo de la manga, tenga cuidado de no toca otros dos conductores (anillo y la punta), pero también Asegúrese de que la chaqueta negra de que el cable es dentro de las pestañas. Pueden tomar algunas extra calefacción de soldador.

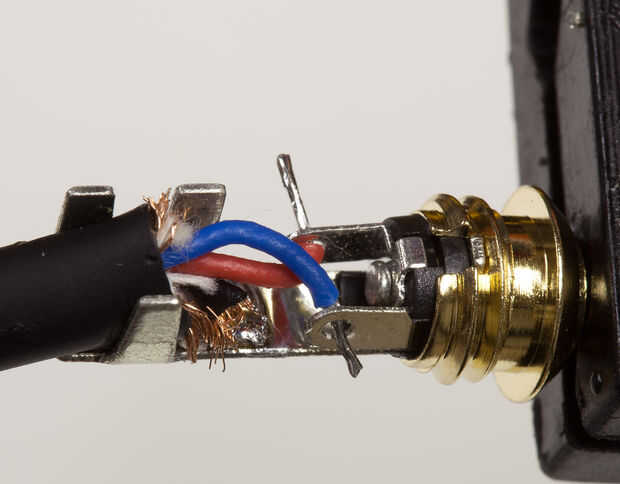

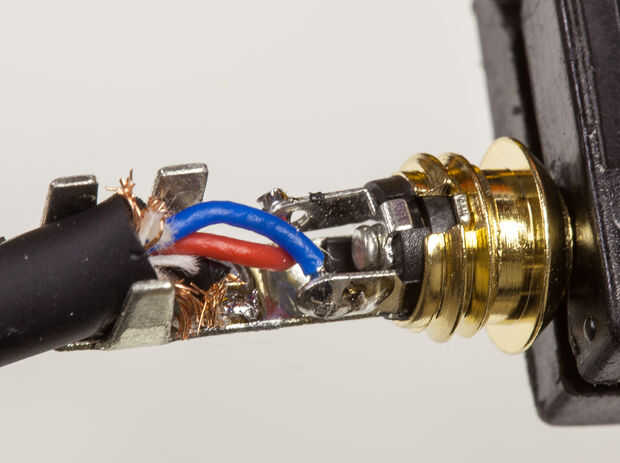

Una vez que ha soldado prueba si está bien conectado, luego pasar a los 2 cables restantes. Rojo de soldadura de alambre para llevar que va a la punta (uno en el lado izquierdo como en la fotografía) y azul de alambre al cable de anillo (un derecho). Consulte con multímetro establece en continuidad si hay cualquier cortos.
Corte los extremos de cable sobrante.

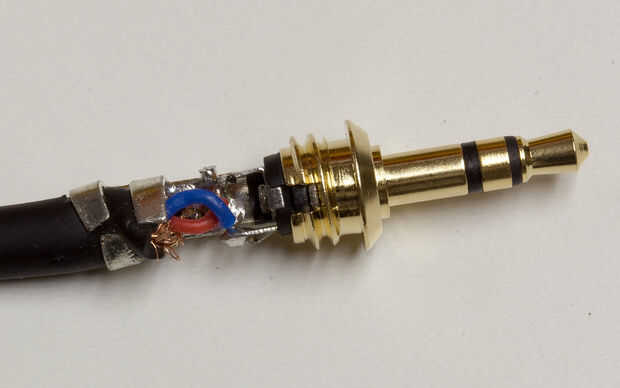

Con los alicates de nariz de aguja doble las lengüetas alrededor de cuerpo de goma negra del cable por lo que se ha fijado correctamente. Si está pegando hacia fuera o desigual podría impiden de tapón de desplazamiento en.
