Cambio de controlador Digital de PC ventilador de color (9 / 12 paso)

Paso 9: Acabado de insertar componentes, hacer cables.

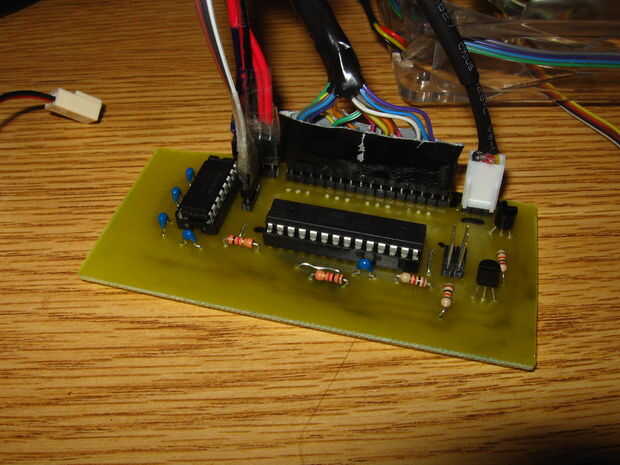

Una vez que hayas terminado de insertar los componentes, necesitará realizar los cables.  La Junta debe tener componentes en cada punto.  Usted necesitará hacer 2 cables (alimentación y datos), fije un conector de pin a los LED RGB en el ventilador y asegúrese de que 3 pines del ventilador ajusta el conector de 3 pines aquí.  También, si todavía no lo has hecho, inserte los dos IC sus zócalos asegurándose de que consigues en la orientación correcta.

Para hacer el cable de alimentación, tomar una sección de 4 pines del conector rectangular y soldar los cables a cada pin.  Los dos en el medio son de tierra, el uno a la izquierda (según el cuadro) es + 12V y el de la derecha es + 5V.  El otro extremo es un conector estándar de Molex de 4 pines que se conecta a la fuente de alimentación del ordenador.

Para el cable serie, un extremo es una sección de 3 pines del conector rectangular.  Soldado un cable de 3 pines cinta a él, el perno más alto según la imagen de abajo es tierra, bajo Rx del PC, y el pasador delantero más Tx del PC.  Si tu PC tiene un puerto COM interno (un 10 pines en la placa base cerca del puerto de COM trasero, tiene generalmente un perno esquina eliminado), utilice un conector rectangular de 5 x 2 (o 2 tiras de 5 pegados juntos, o solo 3 singles ya que sólo necesita 3 clavijas conectados a ese bloque) y soldarlos.  Que tenga que ver el pinout exacto del jefe de la placa madre.  De lo contrario sólo un estándar conector hembra DB-9 para la soldadura, correr hacia la parte posterior de su PC y enchúfelo en el puerto trasero.

Si desea usar USB, puede utilizar un adaptador USB a serie y modificarlo para conectar al puerto serie, o se puede tomar el archivo adjunto de Eagle PCB y modifíquela para que utilice un chip FTDI en lugar de un MAX232, pero que está fuera del alcance de este Instructable.
