Cambio de controlador Digital de PC ventilador de color (1 / 12 paso)

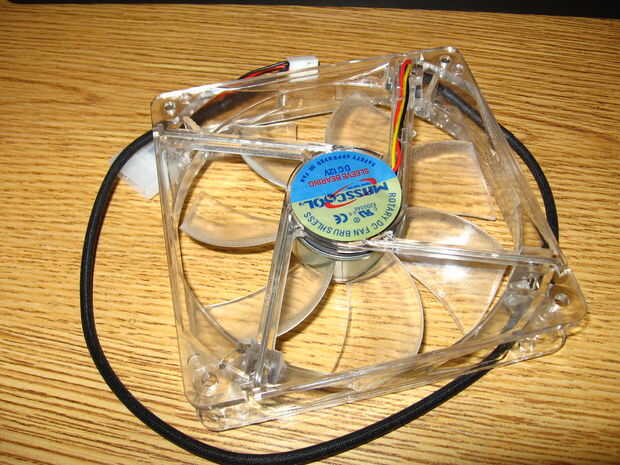

Paso 1: Encuentre un extractor adecuado para la modificación.

Si usted no tiene un ventilador, solo no se puede convertir un simple ventilador.  El ventilador que utilizo cuesta $5 en NewEgg y me mandaron un reemplazo libre para un LED mal (todavía me dejan tener uno "malo" por lo que utilicé para este proyecto).

Cosas que quieres:

De plástico transparente.  Plástico teñido puede dar efectos no deseados, pero si quieres probar, adelante, puede producir un efecto prolijo, probé un LED RGB en un ventilador de color azul y parecía OK.  Plástico negro no le dará el mismo efecto, aunque he visto ventiladores LED con plástico negro y que dan las líneas de LED cuando se hila.

3 wire (cable del sensor RPM).  Este cable (generalmente amarillo o blanco) es el que usan controladores de ventilador para contar las RPM.  Tira de baja (se conecta a tierra) dos veces por revolución del ventilador, por lo que usted cuenta bordes caen por minuto y divida por 2 (o cuenta bordes caen por segundo, divida por 2 y luego multiplica por 60).

conector de 3 pines.  El conector de 3 pines es un ventilador de PC estándar, es el conector que utilizan placas base y es el conector que diseñé mi controlador a utilizar.  Algunos fans más nuevos que usan conectores de 4 pin no funcionarán para este proyecto.  Puede tener un conector de 4 pines Molex (fuente de alimentación), acabo de cortarlo y utilizar ese conector para conectar el controlador de ventilador a la fuente de alimentación de mi ordenador.
