Paso 7: Crear el PCB
El método que utiliza es el "método de transferencia de toner". Qué es imprimir el diseño de PCB hacia fuera en una impresora láser. DEBE ser una impresora láser, las impresoras de inyección de tinta utilizan tinta líquida que no se como lo hace el toner. Luego, corte el diseño con el papel, dejando un poco blanco alrededor de ella (sólo hacer cuadrados, no trate de seguir las líneas). Limpie la superficie de cobre de cobre en blanco revestido tablero, luego ponga el papel (cara impresa hacia abajo) contra el PCB. Note que el listado es espejo reflejada, esto es a propósito como moverá de un tirón cuando transfirió a la Junta.

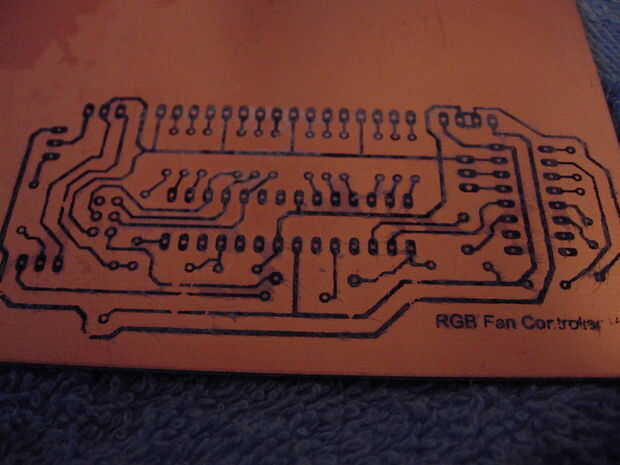

Colocar el lado en blanco de la PCB contra una superficie resistente al calor, con la cara de papel hacia abajo sobre el cobre. Luego conseguir una plancha de ropa caliente y presione contra el papel. Esto derretirá el toner, adhiriéndose a la PCB. Colocar una buena cantidad de presión en él para asegurarse de que cada poco de se derrita. LIF el hierro, girarlo y ponerlo hacia abajo (no arrastre el papel, usted puede manchar el toner si está caliente). Cambiar la orientación para cubrir cada pedacito de papel con calor completo. Esto puede tomar varios intentos para dominar la técnica pero es una manera fácil de hacer tablas bien baratos.

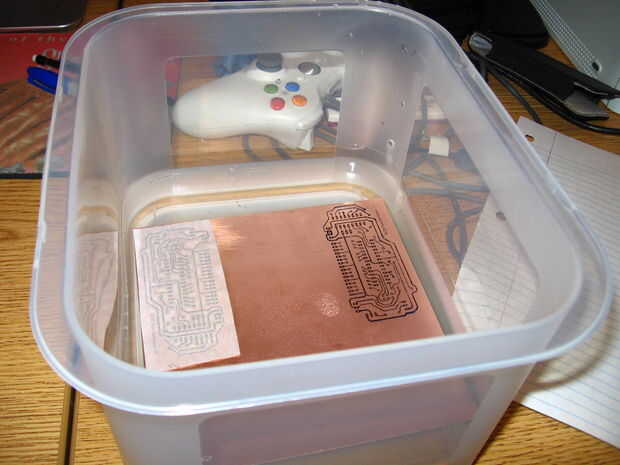

Después de calentar, tomar la placa y dejar enfriar abajo (probablemente será demasiado caliente para recoger al principio). Después que se enfríe lo suficiente como para llevar, tomar y sumérjalo en agua tibia jabonosa. Empezar muy suavemente frotando la parte posterior del papel con el dedo (no la uña, que rasguña el papel y podría dañar la transmisión. Después de que el agua ha empapado en un poco, puede comenzar a recoger suavemente aparte el papel desde el exterior. Usted debe ser capaz de conseguir por lo menos las capas superiores del papel para empezar a despegarse sin tirar hacia arriba del toner. Después de que la mayoría del papel se ha ido, frote suavemente el papel con un poco de presión para romper las fibras de papel que todavía tengan toner conectado a ellos. Obtener tanto el papel como puede desactivar sin dañar el toner, usted puede grabar alrededor de un poco de hilos de papel pero una vez que el toner se ha ido es difícil de fijar.
Si arruinara, puede utilizar acetona (quitaesmalte) para quitar el toner y empezar de nuevo, también puede utilizar un estropajo para raspar suavemente, aunque un estropajo puede dañar la capa de cobre si lo usas demasiado. Seguir intentándolo hasta conseguir uno que sea perfecto o muy cerca. Tuve una almohadilla caen y algunas roturas menores en mina. Mencioné con un marcador Sharpie pero el grabador comió todavía a través de él.
Después ya tienes tu tabla listo, corte la parte de la Junta desea que salen de cualquier tarjeta que desea mantener sin usar con una dremel. Luego tomar la placa que desea grabar y pegar en una solución de reactivo (utilicé cloruro férrico, pero hay muchas cosas que se disuelven el cobre).
Guantes de goma al hacer esto, mantenga las manos giro colores raros y cosas, la coloración también hacerlo sobre algún periódico y recomiendo hacerlo en el garaje o el sótano inacabado, que no mancha de alfombra o pisos agradables.
Después del grabado, no debe ser cobre visible pero bajo el tóner negro. Esto significa que es listo, sacar la Junta y entonces use acetona (quitaesmalte) para deshacerse del toner negro y exponer el cobre. Ahora estás listo para soldar, suponiendo que no existen partes faltantes importantes (una pausa no es un gran problema, se puede salvar con soldadura, una almohadilla que falta es más difícil de solucionar, pero mina fue lo suficientemente cerca de la traza que puenteado fácilmente.
Después de recibir el toner apagado, utilice una broca pequeña y un taladro para perforar los agujeros. Usé un taladro barato $15 con un "soporte de taladro", un soporte que hace un taladro barato en un taladro barato. Usé algunas brocas pequeñas para railroading modelo perforar los agujeros minúsculos. Hay un montón de agujeros para perforar, no falta ninguna y desde el lado de cobre porque es fácil a la derecha del agujero del taladro donde está marcado en el tablero. Tómese su tiempo y que no debería ser un problema.
Después de taladrar los agujeros, ir sobre la tabla y buscar cualquier manchas donde no disolver el cobre entre dos rastros. Había unas manchas que tuve que cortar con un cuchillo, uno era la línea SCK en corto con la AVCC y no programa pero funciona muy bien después raspa hacia fuera de la pequeña escama de tender un puente sobre los rastros de cobre.
