Cambio pantalla de color (11 / 15 paso)

Paso 11: Placa de Arduino

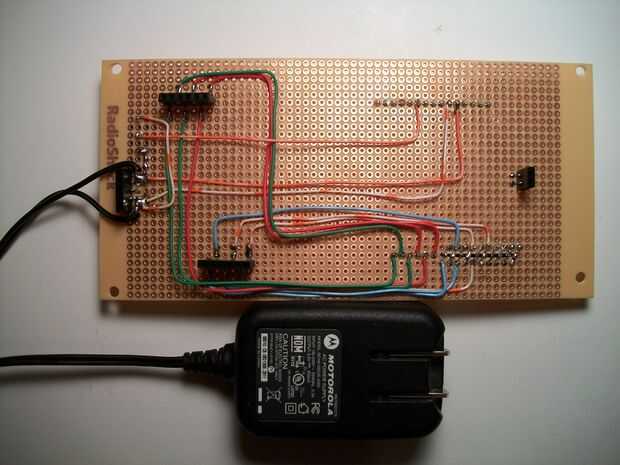

La Junta para el Arduino se montarán en la parte posterior de todo y se conecta a la board 374 con conectores.

El seguimiento de qué pernos de reloj y datos son donde el tablero 374 así que usted puede emparejarles encima de correctamente en la placa Arduino.

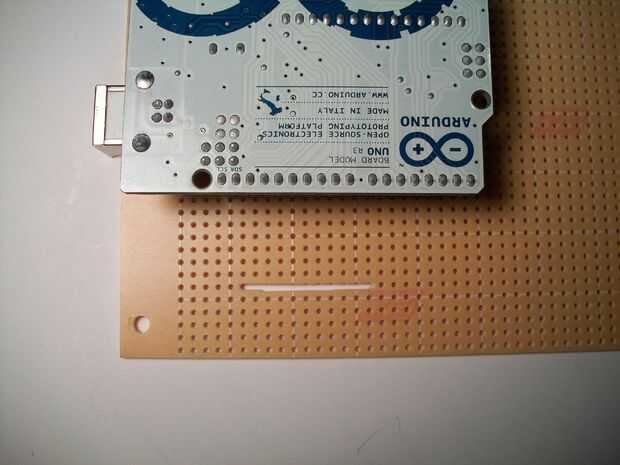

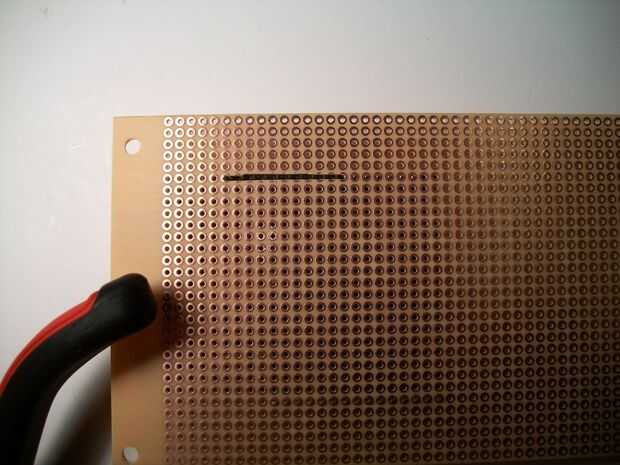

Usé una dremel y cortar una rodaja en el tablero de proto para acomodar el patrón impar en un lado de la Arduino.
