Cambio velocidades 12 velocidad taladro (1 / 2 paso)

Paso 1: Vamos a cambiar nuestra velocidad!

Apague el taladro (¡ duh!) Para ser perfectamente seguro, debe desenchufar la máquina demasiado.

Levante la cubierta en la parte superior del taladro. (Botón negro pequeño en el centro y derecha de la cubierta.)

Verás que hay tres conjuntos de poleas. La parte posterior lleva la potencia del motor. El frente impulsa el portabrocas. Y el centro de una polea.

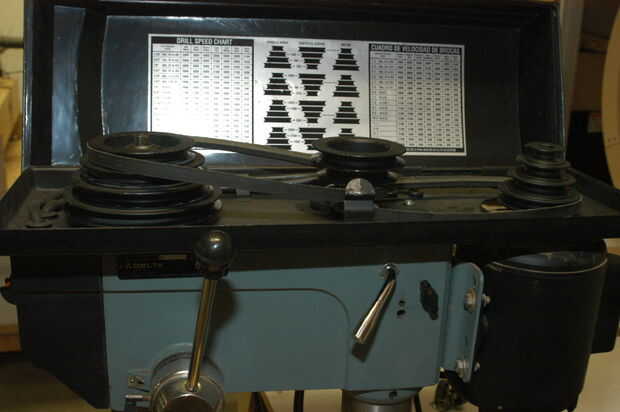

Comprobar a qué velocidad del taladro se encuentra mirando la posición de las correas y comparando sus posiciones de la tabla en la tapa. (Esta primera foto muestra que la velocidad se establece en 3000 rpm).

Vamos a cambiar la velocidad a algo muy lento (360 rpm). Esto exigirá eliminación de ambos cinturones.

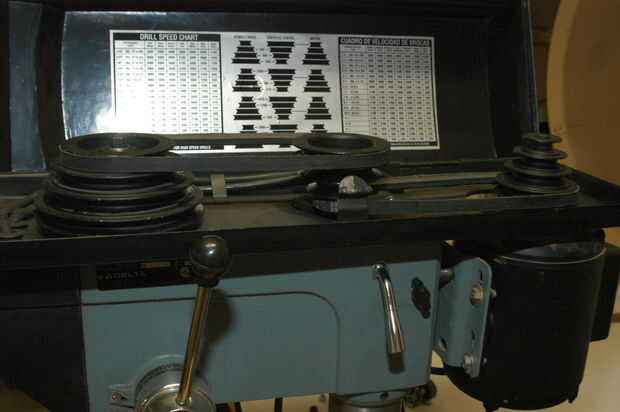

Afloje las dos perillas negras (una a cada lado de la máquina) que están justo delante del montaje del motor. Estas perillas bloqueo las diapositivas de montaje del motor en lugar de manera que los cinturones bajo tensión y no deslizante. (Foto 2)

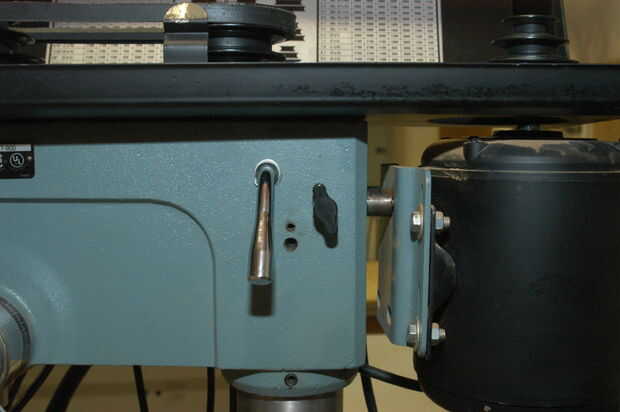

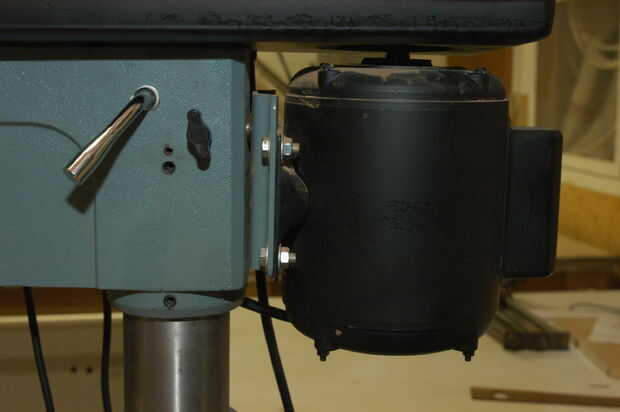

A continuación tire de la manija de cromo grande a la derecha hacia la derecha hacia la parte delantera de la máquina. Esto adelantar el montaje del motor y liberar la tensión en las correas. (Foto 3) (Tenga en cuenta que en dos de nuestras prensas de taladro esta palanca no funciona. Será necesario tirar adelante el montaje del motor: Sujete ambos lados del montaje del motor y que apoya contra la parte delantera del bastidor superior, saque el motor hacia adelante.)

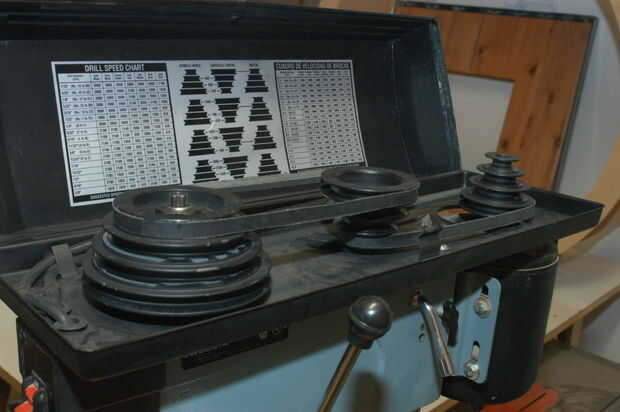

Retire la correa superior (la correa frontal en este caso) girando la polea mientras empuja hacia abajo en la parte posterior de la correa delantera. Intenta forzar la correa en la ranura de diámetro más pequeño. ¡ Mira tus dedos! Es fácil quedar aprisionada. Deslice la correa de la parte delantera y poleas. El cinturón trasero sale fácilmente una vez que la polea está libre hacer pivotar hacia atrás.

Retire la correa posterior (inferior).
