Paso 5: soldadura
Afortunadamente este no es un tutorial de soldado y puesto que mucho depende de las decisiones, los detalles quedan a la guía de imágenes de proyecto con la elaboración siguiente.

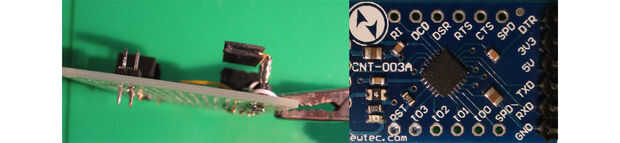

Tan visible en la imagen de arriba, la cabecera de macho de 6 pines y 6 pines zócalo hembra curvo se sueldan en una toma 'patas largas'. La cabecera de macho de 6 pines se suelda al prototipo PCB.
Este arreglo está destinado a proporcionar un espacio libre entre el convertidor de USB-TTL y el prototipo PCB para la separación eléctrica y espacio para 'algo' frenar el convertidor. El 'algo' es el encabezado macho 2 pines que se alineará con las primera y I03 conectores del convertidor. Recuerde que los 2 pines no deben corta los conectores RST y I03.
Se recomienda la 'patas largas' ser soldado e instalado que el convertidor de pistas sensible de la toma a la vanguardia de la PCB. A su vez la cabecera macho 2 pines debe instalarse tal que los agujeros de perno se puede alinear sin el convertidor se ven obligado a su máxima profundidad en la toma de corriente.
Las piezas pueden ser ajustadas hasta el convertidor fácilmente 'enganche' y un cable USB puede ser conectado/desconectado sin todo cayendo a pedazos.
