Campana bellota (5 / 10 paso)

Paso 5: Coser la bolsa batería

Es bueno poder integrar la alimentación de cualquier dispositivo dentro del diseño del conjunto. Así que hemos pensado incluir las tres pilas AA necesarias para alimentar el LilyPad Arduino (y más tarde el módulo Bluetooth así) en el colgante de la campana. Hacer una bolsa para las baterías que pueden apilarse en sucesión y a formar parte de la suspensión. Esta construcción probada ligeramente defectuosa desde tirar las fuerzas en la bolsa de batería acabó tirando de los contactos de conductores en cualquiera de los extremos de hacer contacto con los extremos de las pilas. Hemos sido capaces de solucionarlo por relleno a suficiente tejido conductor en cada extremo. Que funcionaba bien por el momento, pero esto debería ser revisado en el futuro.

Hierro
Por lo que no tenemos que coser a la tela conductora para el neopreno podemos trabajo simple con entretela fusible. una web piensa de calor adhesivo para textiles. simplemente hierro en el tejido conductor en primer lugar, sería utilizar la hoja de papel de cera entre la plancha y la entretela. y tenga cuidado que la plancha no está demasiado caliente o que queme al tejido conductivo. prueba primero en un pedazo pequeño. ligera decoloración está bien.

Plantilla
Descargar la siguiente plantilla e imprimirlo a escala:
>> http://www.plusea.at/downloads/TripleAABatteryPouch_long.pdf (próximamente...)
Corte la plantilla y traza el neopreno y tela conductora. Que tendrás que ajustar las medidas un poco si utilizas neopreno más grueso. Otros tejidos, elásticos o no, no es adecuado para este propósito ya que son incapaces de hacer un gran ajuste para las baterías. Después de trazado recortar todas las piezas.

Fusible

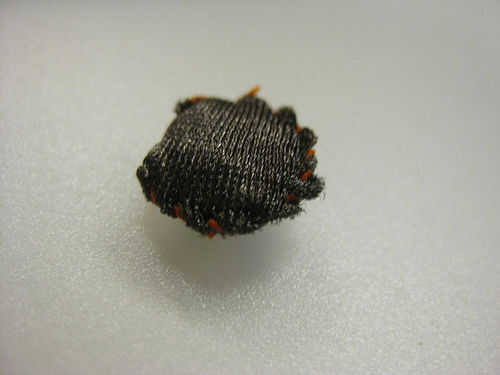

Retire el papel de cera protector de la tela conductora y colocar las piezas en la parte superior del neopreno donde pertenecen (ver plantilla). Puede utilizar el papel encerado entre la plancha y el tejido conductivo para mayor protección. de hierro sobre los parches para que fuertemente se fusionan para el neopreno.

Coser
Enhebrar una aguja con hilo normal y comenzar a coser el neopreno juntos. en primer lugar a lo largo de la longitud y luego ambos extremos. puede insertar las pilas mientras se cose para que sea más fácil. Y usted puede cortar el agujero al final quitar las pilas. Asegúrese de que el agujero no es demasiado grande. neopreno es muy resistente y puede tomar un montón de estiramiento.

Hacer contacto

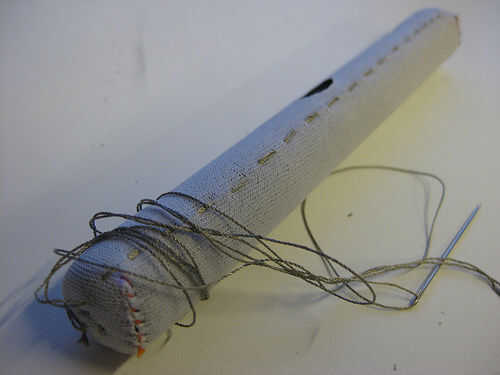

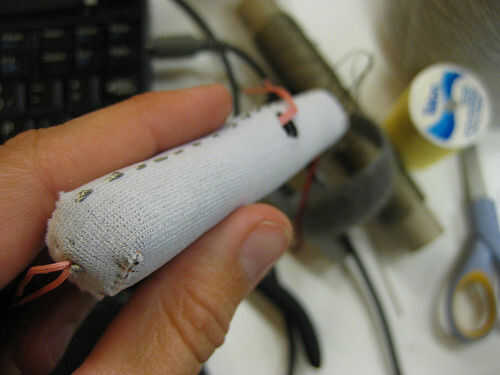

Enhebrar una aguja con hilo conductor. sumergirse en el neopreno en los extremos de la bolsa de la batería y hacer contacto con el tejido conductor dentro. Utilice un multímetro para asegurarse de que tienes las conexiones. y varias veces para asegurarse de que la conexión es buena. Usted puede definir - y + cambiando simplemente la dirección de todas las pilas. uno de los extremos se deja directamente en su extremo de la bolsa de la batería, el otro tendrá que ser derribados con el mismo fin por costura a lo largo por el neopreno. Tenga mucho cuidado que el hilo nunca pasa completamente a través del neopreno, donde podría hacer contacto con una de las baterías o la forma de la tela conductora el otro extremo. Utilice un multímetro para probar como coser.

Conectar y aislar

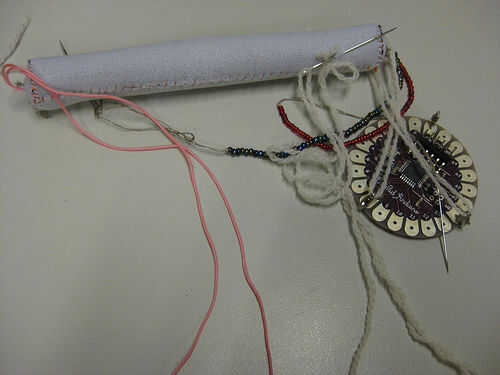

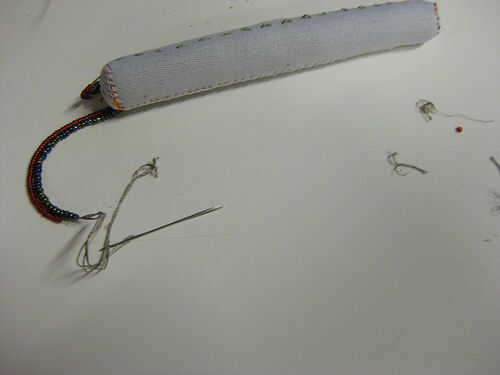

Cuando tengas ambos extremos + y - en el mismo extremo de la bolsa. usted querrá llegar a LilyPad Arduino. aislar las roscas con vidrio o cuentas de plástico y coser alrededor de las conexiones de lilypad y pegamento antes de cortar.

Toques finales
Ahora la fuente de alimentación debe estar trabajando. Lo que falta es una manera de suspender la bolsa, LilyPad y sus bellotas de. Para ello, tomar algunas cuerdas no conductoras y coser en el extremo opuesto de la bolsa que el LilyPad. Crear un bucle o dos cabos sueltos que puede ser atados alrededor de la rama.
