Campana de bronce USB reloj llamativo (con Arduino) (7 / 8 paso)

Paso 7: La claqueta

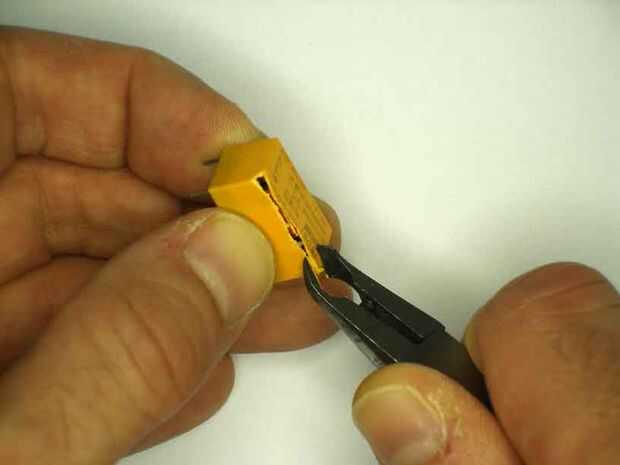

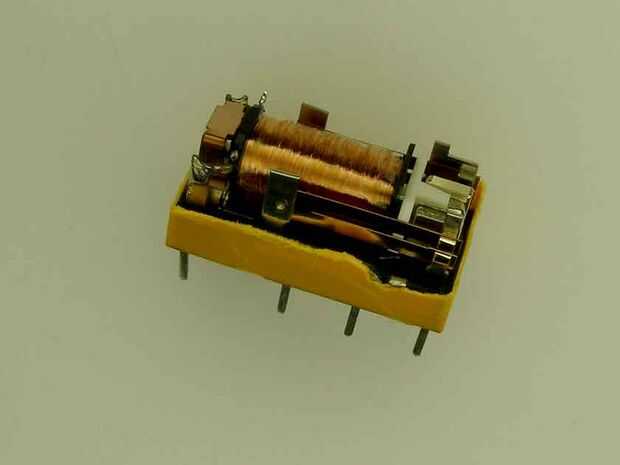

Este es el cuadro final del relé modificado: primero retire la cubierta de la realmente con un par de cortadores de pequeño. Tenga cuidado de no dañar el núcleo de la bobina. Dependiendo de la implementación física interna del relé, tha movimiento ancla puede mover horizontal o verticalmente: lo mejor es intentar con una batería. También ayuda a probar la bobina del relé para el daño.
El relé en la foto no es la que finalmente utilizó porque terminé pegando el ancla de la bobina...

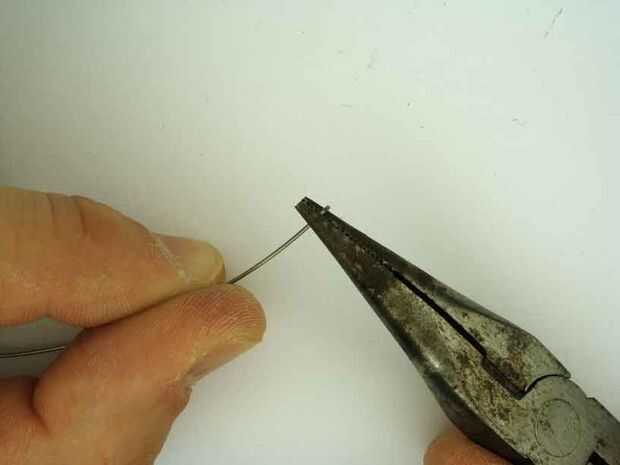

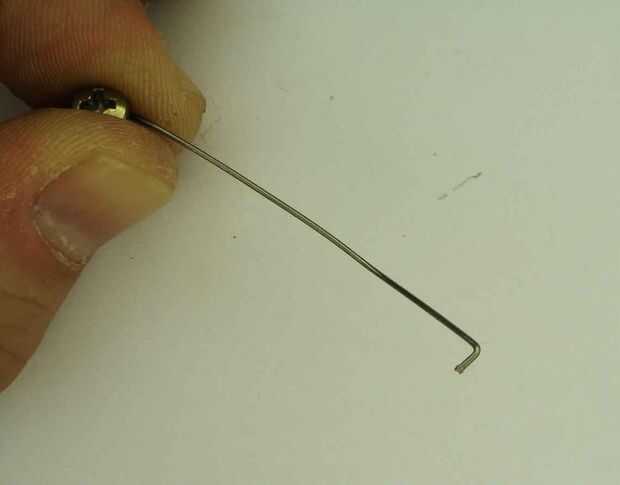

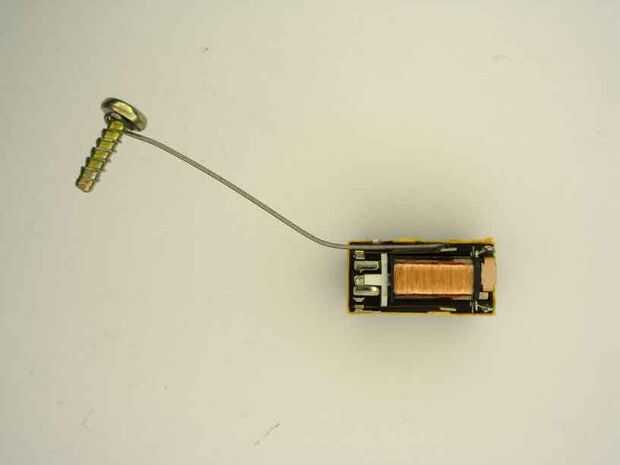

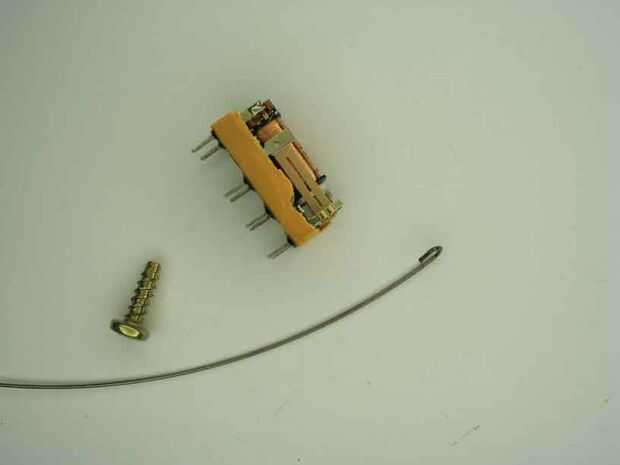

La clapeta está construida de un chunck pequeño de alambre de acero fino. En un extremo un gancho tiene un pequeño tornillo, el otro extremo tiene forma de L para encolar en anclaje del relé.
Prueba la Asamblea otra vez cuando el pegamento se haya secado - debe tomar un par de minutos. No exageres con el pegamento!
