Campana de cruce de tren DIY (1 / 3 paso)

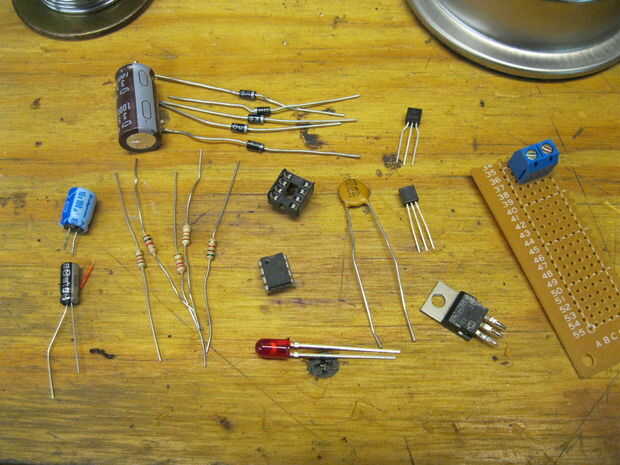

Paso 1: Las piezas requeridas

1 x bloque de terminal de tornillo doble (opcional)
5 x 1N4002 diodo
1 x 1000uF 35V capacitor electrolítico
regulador de 1 x 78L05z (paquete de la a-92)
condensador electrolítico de 1 x 100uF 16V
1 x 22uF 50V condensador electrolítico
1 x resistencia de Ohm 5.1 k 1/4W
1 x resistencia de ohmios de 22 k 1/4W
1 x NE555 temporizador IC
zócalo de 1 x 8 pin dip
1 x 100nF 50V condensador de cerámica
resistencia 1 x 120 ohm 1/4W
LED rojo de 1 x 5 mm.
1 x resistencia de 1 k Ohm
1 x 2N3904 NPN transistor (paquete de la a-92)
1 x resistencia de ohmio 10 k 1/4W
1 x IRF640 N canal FET (paquete to-220)
cable de conexión
campana **

Nota: para la campana que quiere un tipo de electromecánicos no repetición. Lugar más fácil para encontrar estos es en la isla de timbre de la puerta de su tienda de hogar. La mayoría tienen una pantalla donde puede probar las campanas. Busque uno que una sola nota cuando el botón se pulsa y mantiene pulsado. Uno que sigue a sonar prolongadamente no funcionan para este proyecto. También tenga en cuenta que más campanas tienen conexiones para dos botones. Generalmente el botón de "puerta" atacará dos timbres diferentes donde la "puerta trasera" normalmente pulsa un timbre único. Más elegir la campana que suena mejor a usted. También si usted necesita o quiere usted podría hacer una campana de cero se necesita un solenoide de resorte nominal a la tensión nominal de su transformador de tren (~ 18V funciona para la mayoría O medir cosas) y una tira de campana o de metal a la huelga.
