Paso 3: Montaje de circuitos

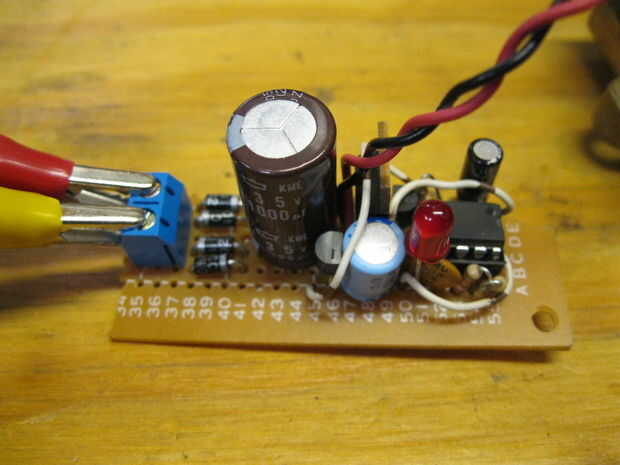

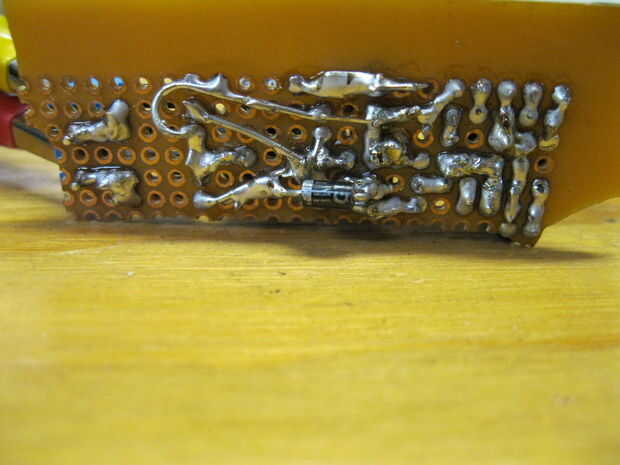

Por falta de tiempo que mina había construido sobre un trozo de proto board tenía tendido sobre mi mesa de trabajo.

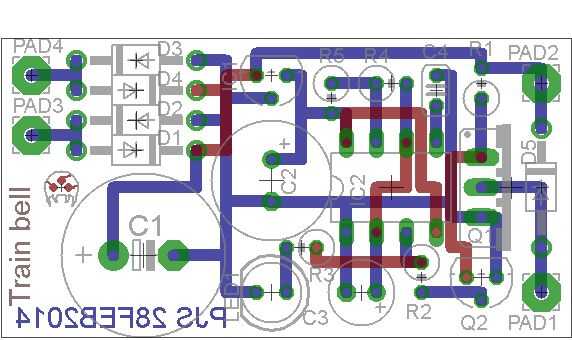

Hice un diseño de junta rápida en águila como se muestra. Nota Esto es no probado pero debería funcionar. Si alguien está interesado en una tarjeta de cruda o dos desplegables me un email y yo podemos obtener una cita de mi proveedor de la tarjeta.
Una vez que esté montado el circuito fije una campana a los terminales de salida (PAD1, PAD2). Nota Si la campana está polarizada PAD2 es positivo y PAD1 es negitive. Conecte una fuente de alimentación a los terminales de entrada (PAD3, 4). Nota no hay ninguna entrada polaridad así que usted puede conectar la entrada de los cables de cualquier manera.
En este punto la campana debe empezar a comer a un ritmo de alrededor de una vez por segundo. Si no Revise el led si parpadea entonces el fallo está en algún lugar en la etapa de salida o en las conexiones a la campana. Si el LED no parpadea el error está en la entrada, temporizador o las conexiones de suministro de energía.
